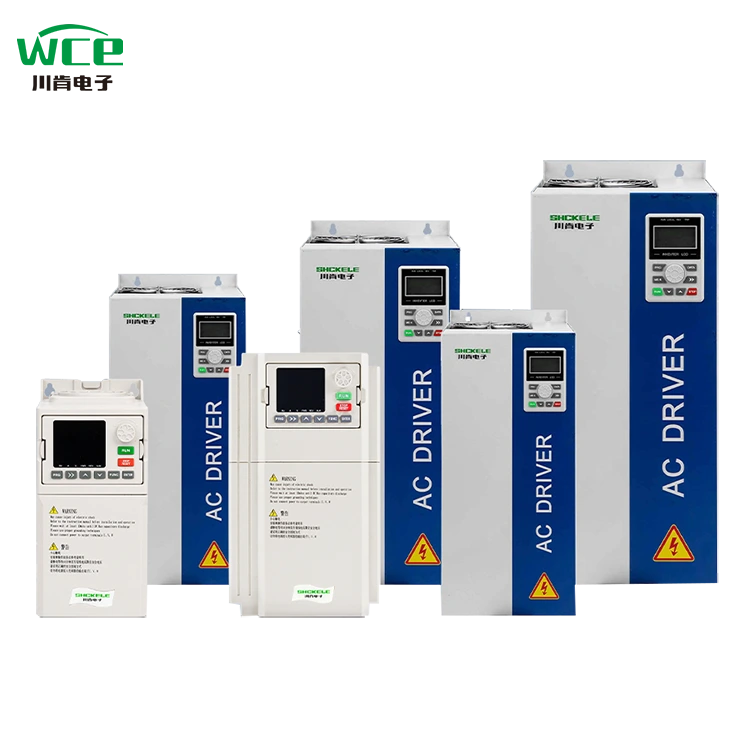

VFD trifásico de alto rendimiento

La serie SCK300 de WCE es un convertidor de frecuencia versátil de alto rendimiento diseñado para la automatización industrial, ampliamente utilizada en ventiladores, bombas, cintas transportadoras, trituradoras y otros equipos. Su núcleo adopta la tecnología avanzada de control de vectores y tiene las características de la regulación de velocidad de alta precisión, ahorro de energía, alta eficiencia y operación estable para satisfacer las necesidades de diversos escenarios industriales. Además, el SCK300 se puede actualizar al SCK350 actualizando la placa de control, después de lo cual las tarjetas de expansión se pueden agregar y aplicar a equipos como grúas.

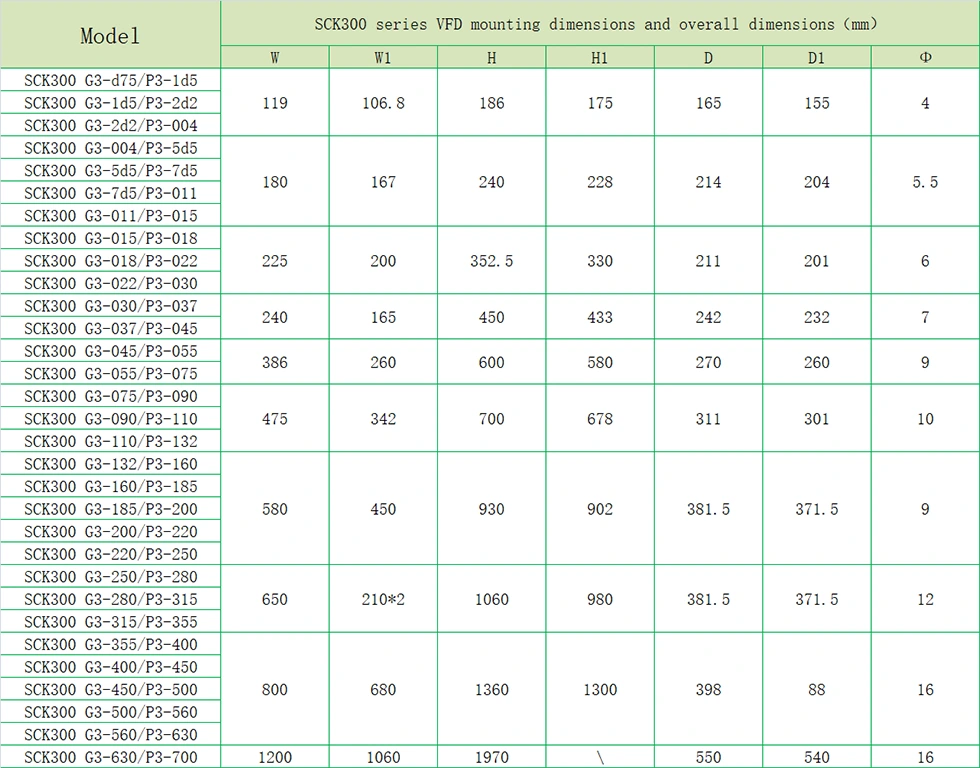

Parámetro del producto (especificación)

Característica del producto

● Características de E/S

◆ Rango de voltaje de entrada: 220V/380V/660V ± 15%

◆ Rango de frecuencia de entrada: 47 ~ 63Hz

◆ Rango de voltaje de salida: 0 ~ voltaje de entrada nominal

Rango de frecuencia de salida: 0 ~ 400Hz

● Características de la interfaz periférica

◆ Entrada digital programable: 8 entrada

◆ Entrada analógica programable: AI1: 0 ~ 10V Entrada, AI2: 0 ~ 10V o 0 ~ 20MA Entrada

◆ Abra la salida del colector: 1 salida

◆ Salida de retransmisión: 2 salidas

◆ Salida analógica: 2 salidas, 0/4 ~ 20MA o 0 ~ 10V respectivamente

● Características de rendimiento técnico

◆ Modo de control: sin control de vector PG, control V/F, control de par.

◆ Capacidad de sobrecarga: 150% calificado de 60 años; 180% calificado de corriente 10s

◆ Torque de arranque: sin control vectorial PG: 0.5Hz/150% (SVC)

◆ Ratio de velocidad: no PG Vector Control: 1: 100

● Características funcionales

◆ Modo de configuración de frecuencia: Configuración digital, configuración analógica, configuración de comunicación en serie, configuración de PID, etc.

◆ Función de control PID

◆ Función de control múltiple: control de velocidad 16

◆ Función de control de frecuencia de swing

◆ Falla de energía instantánea sin función de detener

◆ Función de clave rápida/jog: tecla de acceso directo multifunción definida libremente por los usuarios

◆ Función de ajuste de voltaje automático: cuando cambia el voltaje de la cuadrícula de energía, puede mantener automáticamente el voltaje de salida constante

◆ Proporcione hasta 25 tipos de funciones de protección de fallas: sobre la corriente, sobre voltaje, bajo voltaje, sobre temperatura, pérdida de fase, sobrecarga y otras funciones de protección

Aplicación de productos

Los productos pueden usarse en la industria metalurgia y química, compresores, grúas, ocasiones de ingeniería municipal.

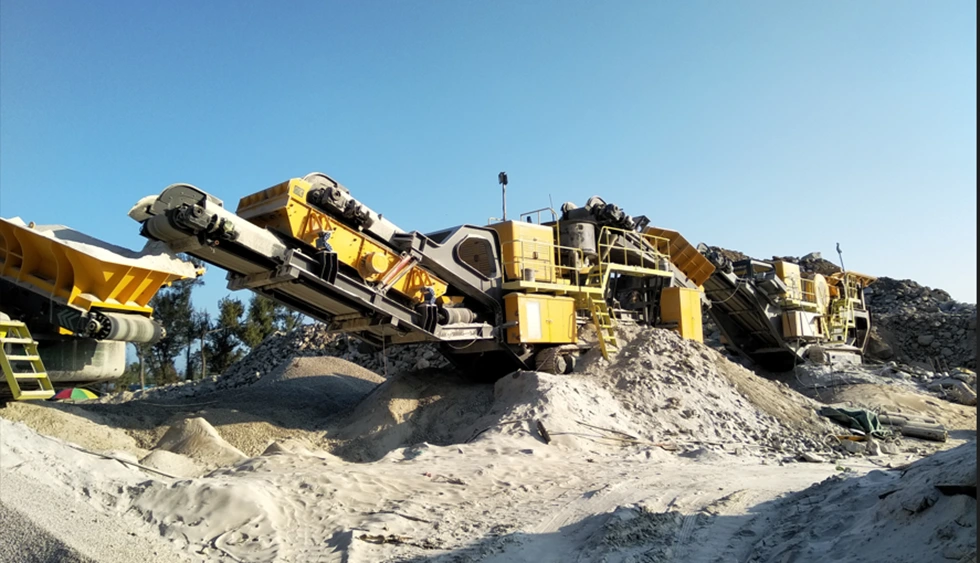

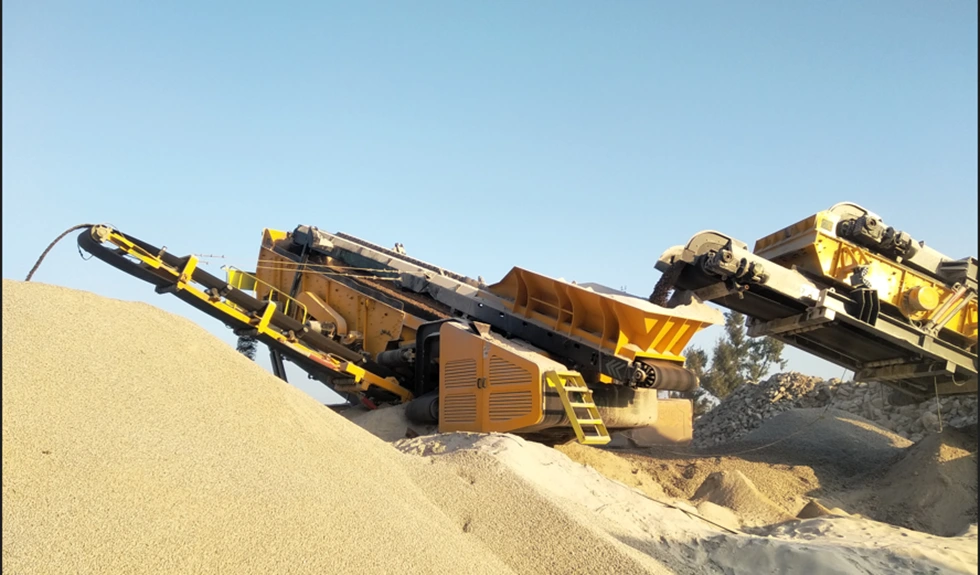

Trituradora, ordenar piedras de diferentes tamaños.

VFD es ampliamente utilizado en la industria de la trituradora, se puede usar en la trituradora de impacto, la trituradora de la mandíbula, la trituradora de cono, la trituradora de martillo, etc. se puede usar en el host de alta potencia, reducir la corriente de arranque, ajustar la velocidad de la trituradora, cuando la velocidad se reduce, pero también puede ahorrar aproximadamente el 50%. El convertidor de frecuencia utilizado en la trituradora puede reducir el impacto mecánico y extender la vida útil del equipo.

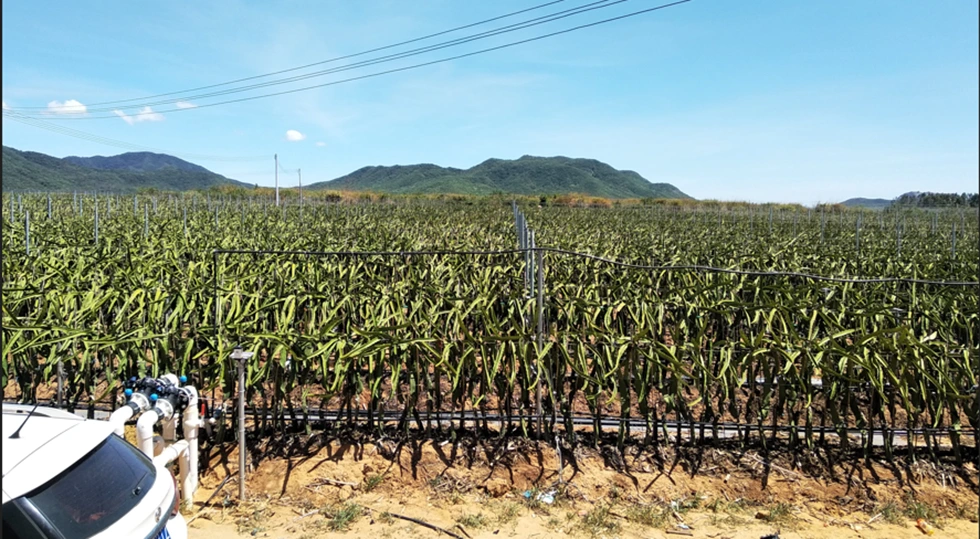

Riego de campo

En el riego agrícola, VFD para el suministro de agua a presión constante es casi estándar. En primer lugar, en el proceso de iniciar la bomba, el VFD puede aumentar gradualmente su frecuencia de operación, para que la bomba pueda funcionar lentamente, de modo que el agua no cause demasiado impacto en la tubería. El VFD se puede usar junto con un medidor de presión remoto o sensor de presión para igualar la presión en nuestras tuberías. Finalmente, el VFD puede controlar la tubería de protección de presión, pero también a través de su propia sobrecarga, subcarga, sobrepresión y protección de subpresión para reducir el daño de la bomba.

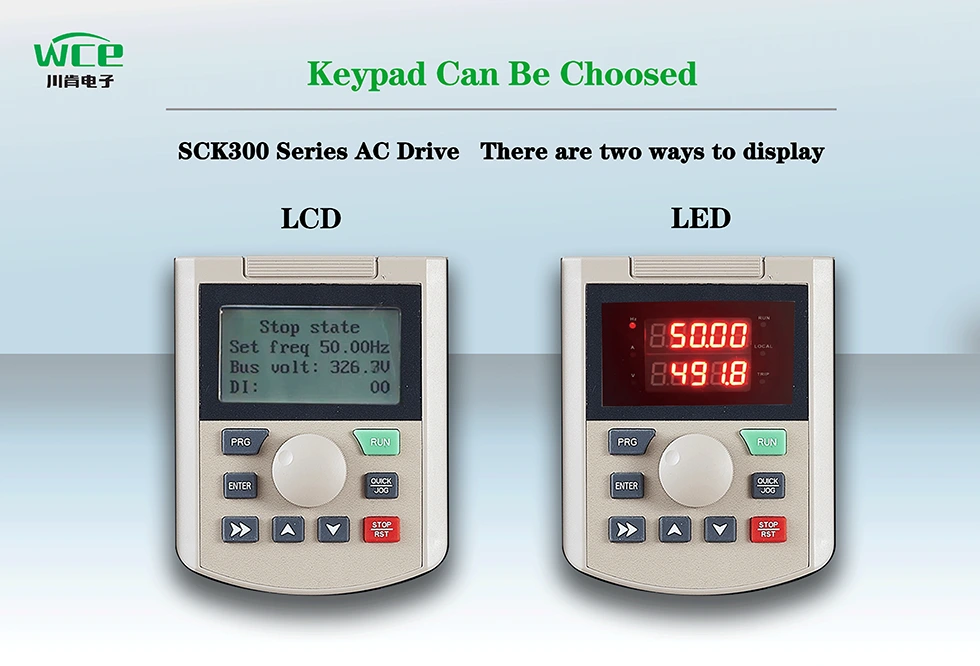

Hay dos modos de visualización disponibles:

1. Pantalla de LCD: Ven con pantalla china e inglesa, también puede personalizar los idiomas rusos, portugueses, españoles, persa y otros.

2. Pantalla liderada: pantalla de tubo digital tradicional, pantalla de doble línea, observa dos conjuntos de datos al mismo tiempo.

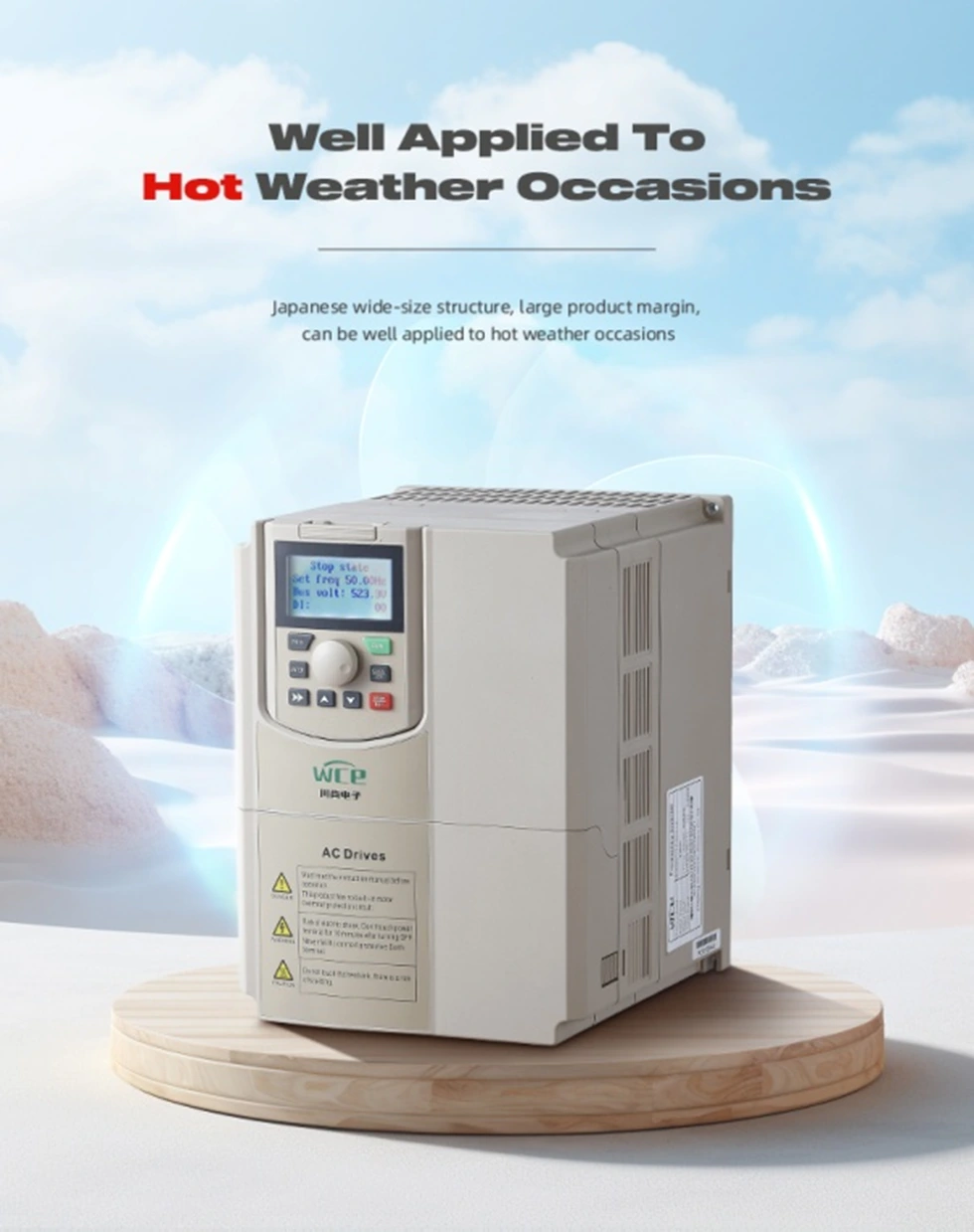

El volumen de VFD es una estructura grande, un radiador más grande, la tasa de utilización del producto, puede funcionar normalmente en un entorno caliente como el tropical.

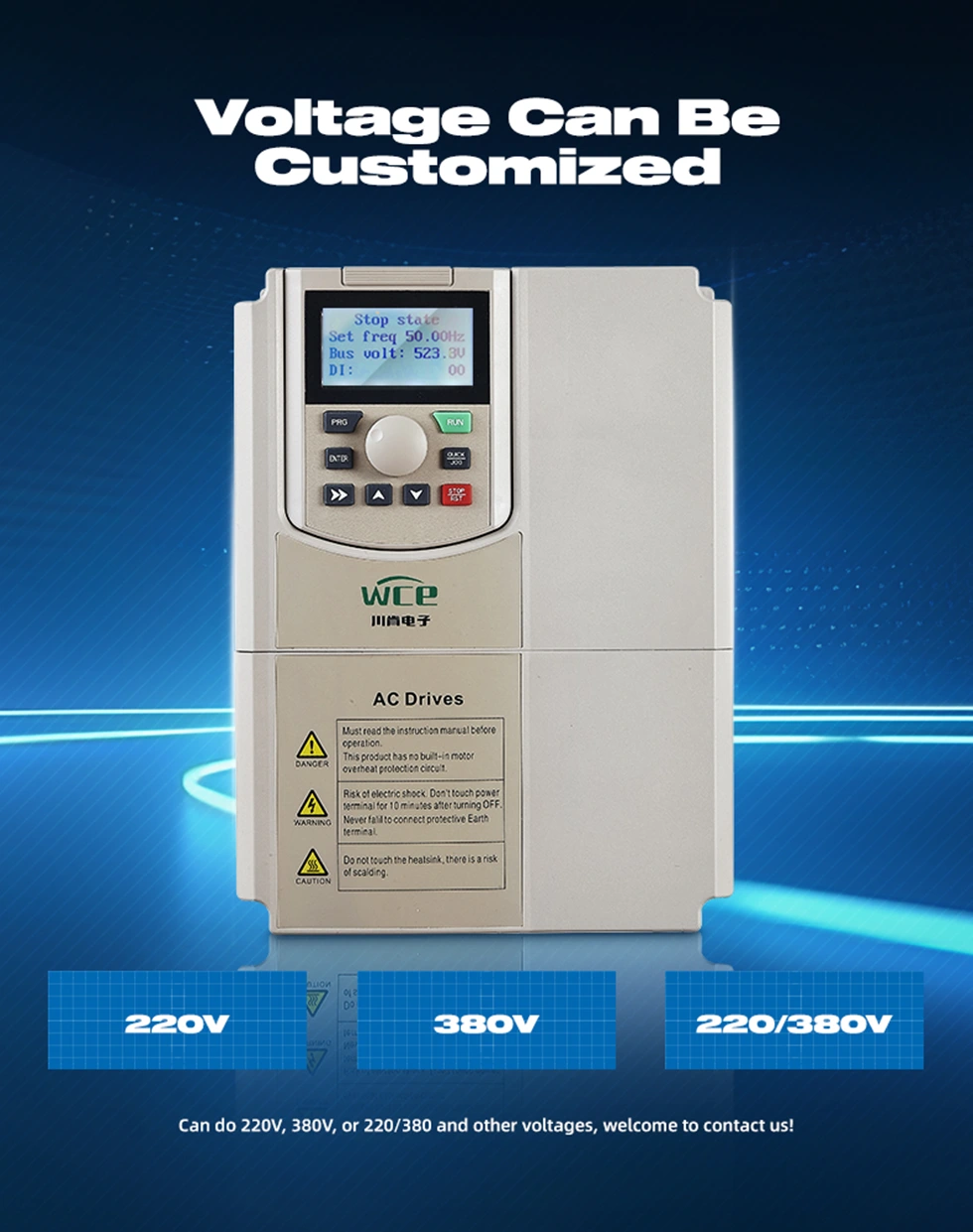

Se pueden personalizar varios tipos de modos de entrada y salida:

1.3p 380V Entrada a la salida 3P 380V.

2. Entrada de 3p220V a la salida 3p220V.

3. Entrada de 3p660v a la salida de 3p660v.

4. Entrada de 1p220V a la salida 3P 380V.

5. 1p220V Entrada a la salida de 3p220v.

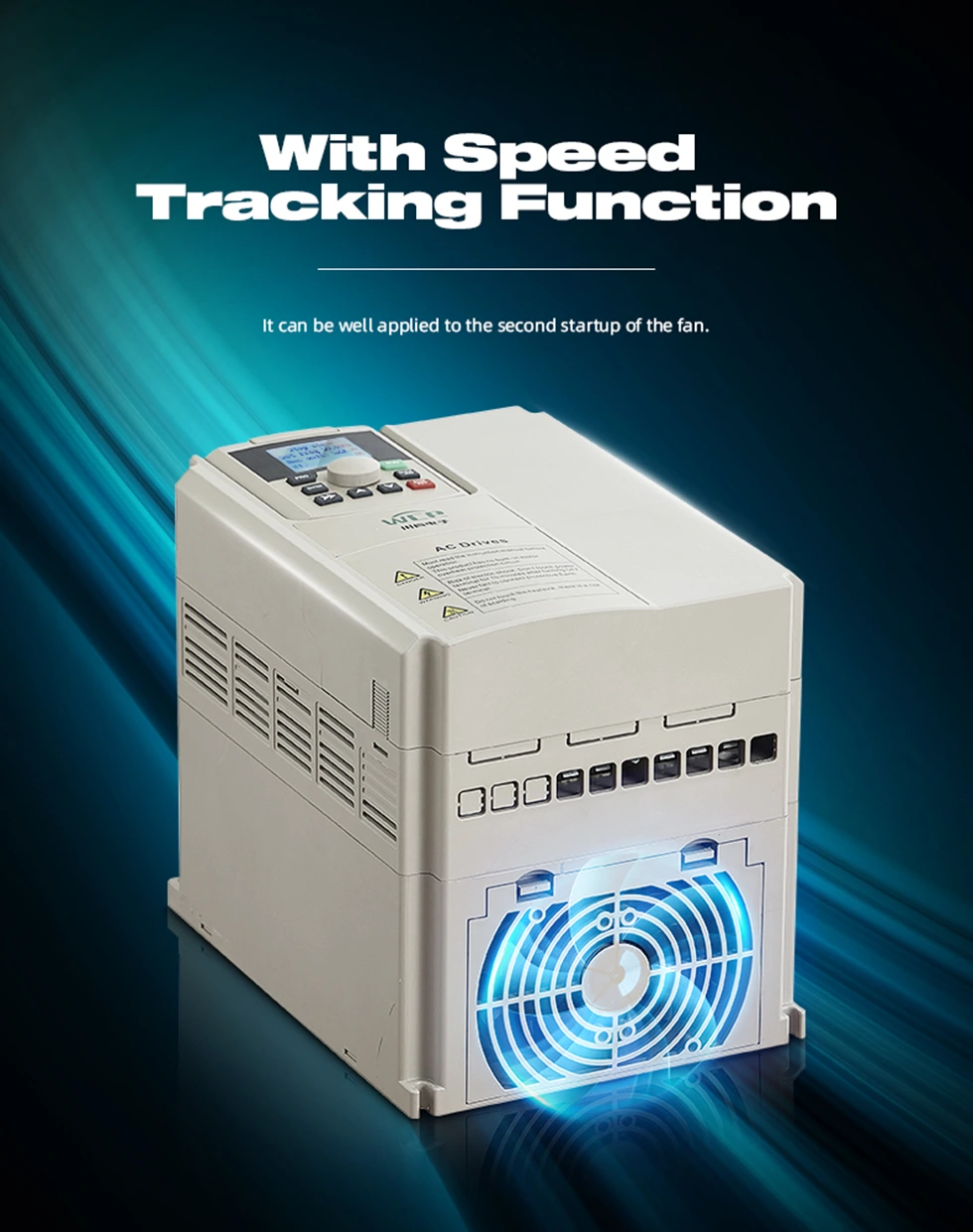

Con la función de seguimiento de velocidad, puede un mejor comienzo.

Viene con Modbus RTU Communication, y también puede implementar Modbus TCP, PRPFIBUS y PROFINET agregando tarjetas de expansión.

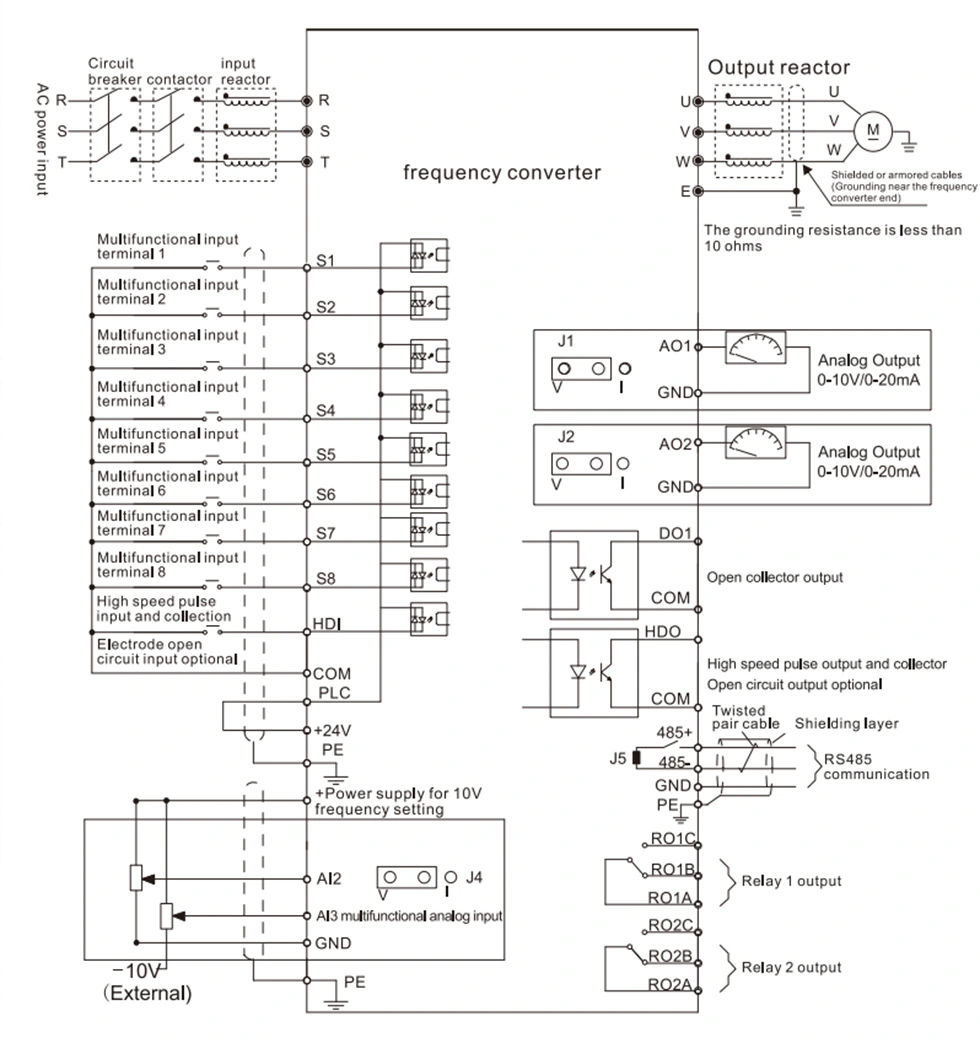

Diagrama de cableado VFD.
