Un variador de frecuencia (VFD) inversor de 75 kWProporciona control de velocidad ajustable para motores de CA compatibles en sistemas industriales. Sin embargo, seleccionar la unidad adecuada requiere más que igualar la potencia nominal. Los compradores deben considerar la corriente nominal del motor, el voltaje de suministro, los requisitos de sobrecarga, las características de la carga, la velocidad de operación, las condiciones ambientales y las funciones de control. Esta guía explica cómo funciona un VFD de 75 kW, dónde se puede utilizar, qué especificaciones merecen atención y cómo evitar problemas comunes de selección e instalación. También ofrece una práctica lista de verificación de compras para ingenieros, fabricantes de equipos, integradores de sistemas y distribuidores industriales que trabajan con Zhejiang Chuanken Electric Co., Ltd.
Los motores industriales impulsan bombas, ventiladores, compresores, transportadores, mezcladores y muchos otros tipos de maquinaria. En aplicaciones donde la velocidad requerida cambia con la demanda de producción, hacer funcionar un motor continuamente a máxima velocidad puede generar un consumo de energía innecesario, tensión mecánica o inestabilidad del proceso.

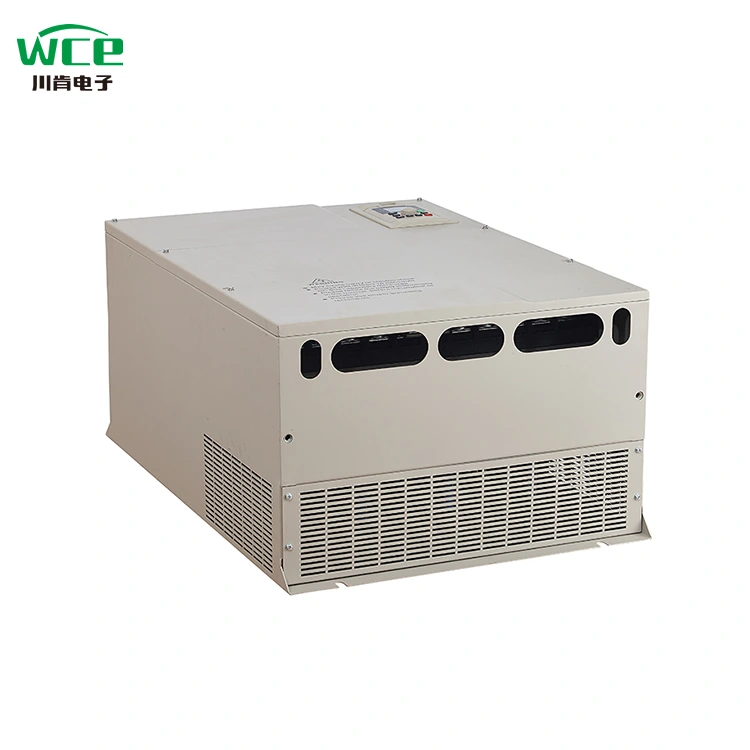

A Variador de frecuencia VFD inversor de 75kWes un controlador de motor electrónico diseñado para regular la velocidad y el funcionamiento de un motor de CA compatible ajustando la frecuencia de salida y el voltaje de acuerdo con el método de control seleccionado. La designación de 75 kW representa una clase de potencia nominal, pero la clasificación del motor utilizable depende de la clasificación de corriente, la clase de voltaje, la clasificación de servicio y las condiciones de instalación específicas del variador.
Para los fabricantes de equipos y compradores industriales, un VFD seleccionado adecuadamente puede respaldar una aceleración más suave, una desaceleración controlada, un mejor ajuste del proceso y un funcionamiento más flexible del motor. También puede proporcionar funciones de protección del motor y capacidades de monitoreo, según el modelo.
Sin embargo, no todos los convertidores de frecuencia de 75 kW son adecuados para todos los motores de 75 kW. Dos variadores con la misma potencia nominal pueden diferir en capacidad de sobrecarga, configuración de entrada, rendimiento de control, protección ambiental e interfaces de comunicación.
Un variador de frecuencia de CA típico convierte la energía de CA entrante en CC a través de un rectificador y un enlace de CC, luego utiliza dispositivos de conmutación electrónicos para producir una salida de CA de frecuencia ajustable. El sistema de control regula la salida según el modo de funcionamiento seleccionado y los requisitos del motor.
Para un motor de inducción de CA, la velocidad síncrona está relacionada con la frecuencia de suministro y el número de polos del motor. Reducir la frecuencia generalmente reduce la velocidad del motor, mientras que aumentarla aumenta la velocidad dentro del rango de operación permitido del motor y del variador. La velocidad real del motor de inducción también depende de la carga y el deslizamiento.
Muchos variadores utilizan control de voltios por hercio (V/f) para un ajuste de velocidad sencillo. El control vectorial sin sensores puede proporcionar un control de par mejorado en aplicaciones que requieren velocidad o rendimiento de carga más exigentes. Las funciones disponibles dependen del modelo de VFD específico y de la configuración del motor.
Las rampas de aceleración y desaceleración ajustables ayudan a controlar la rapidez con la que arranca y se detiene un motor. Los ajustes de rampa adecuados pueden reducir la carga mecánica abrupta y respaldar una producción más estable. Las cargas de alta inercia o los requisitos de parada rápida pueden necesitar equipo de frenado adicional.
Según el modelo, un VFD puede monitorear la corriente, el voltaje, la temperatura, la frecuencia de operación y las condiciones de falla. La protección electrónica contra sobrecarga del motor y el diagnóstico de fallas pueden ayudar a los equipos de mantenimiento, pero el variador debe configurarse correctamente y usarse con la protección externa requerida.
Un VFD de 75 kW puede ser adecuado para aplicaciones de motores industriales de tamaño mediano a grande cuando sus capacidades eléctricas y de control coinciden con las del equipo. Las aplicaciones típicas incluyen las siguientes.
El control de velocidad variable puede ayudar a regular el flujo o la presión en los sistemas de bombeo. Con una estrategia de control adecuada, se pueden reducir las pérdidas por estrangulamiento, respaldar la estabilidad de la presión y ayudar a gestionar la demanda cambiante. Aún así se deben respetar las características de la bomba y los requisitos de caudal mínimo.
La velocidad del ventilador se puede ajustar para cumplir con los requisitos de ventilación, refrigeración o flujo de aire de proceso. Para muchos sistemas de ventiladores centrífugos, reducir la velocidad puede reducir sustancialmente la demanda de energía, siempre que el punto de operación y los requisitos del proceso lo permitan.
Los transportadores a menudo requieren una aceleración controlada y una velocidad estable bajo cargas cambiantes. El variador debe seleccionarse según el par de arranque, la inercia de la carga, los requisitos de parada y la posibilidad de arranques o sobrecargas frecuentes.
Las mezcladoras, los equipos de producción y otras máquinas industriales pueden necesitar una velocidad ajustable para adaptarse a diferentes materiales o etapas de procesamiento. Un VFD adecuado puede mejorar la flexibilidad operativa, aunque el perfil de par y los requisitos del proceso deben guiar la estrategia de control.
| Solicitud | Objetivo de control típico | Factor de selección importante |
|---|---|---|
| bomba centrífuga | Ajuste de flujo o presión. | Servicio de par variable, control PID, flujo mínimo |
| ventilador industrial | Control de flujo de aire y ventilación. | Rango de funcionamiento, refrigeración, optimización energética. |
| Transportador | Arranque controlado y transporte estable. | Par de arranque y capacidad de sobrecarga. |
| Mezclador | Velocidad de proceso ajustable | Demanda de par y condiciones de carga cambiantes. |
| Compresor | Ajuste de capacidad cuando esté permitido | Compatibilidad del compresor y requisitos de arranque. |
Estos son ejemplos de aplicaciones generales en lugar de afirmaciones de compatibilidad garantizada. Los requisitos del fabricante del equipo y las condiciones operativas reales deberían determinar la selección final.
La especificación correcta evita costosos desajustes, viajes inesperados y retrasos evitables en la puesta en servicio. Antes de solicitar una cotización, revise los siguientes factores técnicos.
Comience con la placa de identificación del motor e identifique su potencia nominal y corriente de carga completa. La corriente de salida continua del VFD debe cumplir o exceder la corriente requerida por el motor en las condiciones de funcionamiento previstas. La capacidad actual es particularmente importante cuando el motor opera con un par alto o sobrecarga frecuente.
Confirme el voltaje de suministro disponible, la frecuencia y la configuración de fase. La potencia de entrada del variador debe adaptarse a la fuente de alimentación, mientras que su salida debe ser compatible con el motor. Una clasificación de 75 kW por sí sola no establece si un modelo en particular es adecuado para un sistema de suministro de 380 V, 400 V, 415 V u otro.
Los requisitos de sobrecarga varían según la aplicación y el modelo. Las bombas centrífugas y los ventiladores suelen utilizar un servicio de par variable, mientras que los transportadores cargados y algunos compresores pueden requerir una mayor capacidad de sobrecarga. Verifique el porcentaje de sobrecarga, la duración, la clasificación de servicio y cualquier condición de reducción asociada especificada por el fabricante.
Determine si el control V/f es suficiente o si se necesita un control vectorial sin sensores. Considere el par de arranque, el rendimiento a baja velocidad, la regulación de velocidad y si se requiere retroalimentación de un codificador o sensor de proceso.
La temperatura ambiente, el polvo, la humedad, la altitud, la ventilación y la protección del gabinete pueden afectar el rendimiento del variador. Si el VFD se instalará en un gabinete eléctrico caliente o en un área industrial polvorienta, verifique los requisitos de enfriamiento, las condiciones ambientales permitidas y cualquier reducción de potencia necesaria.
Verifique si la aplicación requiere entradas digitales y analógicas, salidas de relé, control PID, registro de fallas o comunicación con un PLC o sistema de supervisión. La compatibilidad con el protocolo y los terminales disponibles varían según la serie de productos.
Diferentes máquinas imponen diferentes exigencias a un motor. Comprender el perfil de carga ayuda a determinar la clasificación de corriente requerida, el modo de control y la configuración de frenado.
Las bombas centrífugas, los ventiladores y muchos sopladores son aplicaciones comunes de par variable. Su demanda de par generalmente disminuye a medida que disminuye la velocidad. Por lo tanto, una unidad correctamente configurada puede ayudar a reducir el consumo de energía cuando el sistema pasa mucho tiempo a velocidad reducida.
Los transportadores, ciertas bombas de desplazamiento positivo y algunos mezcladores pueden requerir un torque sustancial incluso a baja velocidad. Estas aplicaciones a menudo necesitan un variador con una clasificación adecuada para servicio pesado y una capacidad de sobrecarga adecuada. También se debe evaluar la refrigeración del motor a bajas velocidades.
Los equipos giratorios grandes pueden generar energía regenerativa al desacelerar. Las cargas que impulsan el motor en lugar de ser impulsadas por él también pueden requerir un manejo especial. Dependiendo de la aplicación, puede ser necesaria una resistencia de frenado, una unidad de frenado o una solución regenerativa.
Cuando el servicio sea incierto, proporcione al proveedor el tipo de carga, la frecuencia de arranque, el tiempo de aceleración requerido, el tiempo de parada, el rango de velocidad y las condiciones de sobrecarga esperadas. Esta información es más útil que simplemente preguntar por un modelo de 75kW.
El ahorro de energía es una razón común para instalar un VFD, pero los resultados dependen de la máquina, la estrategia de control, el cronograma de operación y el diseño del sistema. Un variador no reduce automáticamente el consumo de energía en todas las aplicaciones.
En muchos sistemas de ventiladores y bombas centrífugas, la potencia requerida puede disminuir sustancialmente a medida que se reduce la velocidad. Esto puede generar ahorros cuando la demanda varía a lo largo del día. Sin embargo, el resultado real depende de la curva del sistema, la presión estática, las limitaciones del proceso y la eficiencia operativa del motor.
Evalúe juntos la eficiencia del motor, las pérdidas de accionamiento, las pérdidas de transmisión, los requisitos del proceso y el método de control existente. Un rango de velocidad mal seleccionado o una estrategia de control inadecuada pueden limitar el beneficio esperado.
Registre las horas de funcionamiento, la demanda de energía medida, las variaciones de carga, las tarifas eléctricas y los costos de mantenimiento. Compare el sistema actual con el sistema controlado por VFD propuesto utilizando suposiciones realistas en lugar de depender de un porcentaje de ahorro universal.
| Factor de costo | Información para recopilar | Por qué es importante |
|---|---|---|
| Consumo de energía | kW medidos y horas de funcionamiento anuales | Estima el ahorro potencial de electricidad. |
| Instalación | Gabinete, cableado, filtros y puesta en servicio. | Define el costo inicial del proyecto. |
| Mantenimiento | Requisitos de inspección, refrigeración y servicio. | Admite la planificación de costos del ciclo de vida |
| Rendimiento del proceso | Datos de caudal, presión, velocidad y producción. | Comprueba si la solución de control satisface las necesidades operativas. |
La instalación correcta es esencial para un funcionamiento seguro y un rendimiento confiable. El personal eléctrico calificado debe seguir las instrucciones del fabricante del variador, los códigos eléctricos aplicables y los requisitos de seguridad de la máquina.
Verifique el voltaje entrante, la fase, la frecuencia, la conexión a tierra y los dispositivos de protección aguas arriba. Confirme que la unidad seleccionada sea compatible con el sistema de suministro y las condiciones de instalación.
Proporcione los espacios libres, ventilación y disipación de calor necesarios. Separe el cableado de alimentación del cableado de control sensible cuando corresponda y siga las instrucciones del fabricante en cuanto a enrutamiento de cables y compatibilidad electromagnética.
Configure el voltaje nominal, la corriente, la frecuencia, la velocidad y otros datos requeridos de la placa del motor. Aplique la configuración adecuada de protección del motor y el modo de control de acuerdo con las instrucciones del fabricante.
Verifique la dirección de rotación, aceleración, desaceleración, velocidad de operación, respuesta de carga y manejo de fallas. Pruebe la secuencia de control completa antes de liberar la máquina para la producción normal.
Guarde la configuración de parámetros, información de cableado, registros de puesta en servicio e historial de alarmas relevantes. La documentación ayuda a los técnicos a restaurar la configuración prevista y solucionar problemas futuros.
Por seguridad, aísle la fuente de alimentación y siga los procedimientos de verificación y descarga del fabricante antes de trabajar en un variador o su equipo conectado. El bus de CC puede retener voltaje peligroso después de que se haya desconectado la energía.
Muchas fallas del variador pueden deberse a un tamaño incorrecto, una refrigeración deficiente, configuraciones de parámetros inadecuadas, problemas de cableado o condiciones de carga exigentes. Un proceso estructurado de resolución de problemas puede reducir el tiempo de inactividad y evitar el reemplazo innecesario de componentes.
Las posibles causas incluyen una demanda excesiva de par de arranque, un tiempo de aceleración corto, atasco mecánico, datos incorrectos del motor o configuraciones de control inadecuadas. Revise el historial de fallas y las condiciones de carga antes de ajustar los parámetros.
Verifique la ventilación, la temperatura del gabinete, los ventiladores de enfriamiento, la limpieza del disipador de calor y la carga. Verifique si la instalación excede los límites de temperatura ambiente o altitud permitidos y si es necesaria una reducción de potencia.
Una desaceleración rápida o una carga de alta inercia pueden devolver energía al bus de CC del variador. Dependiendo de la aplicación y el diseño del producto, es posible que se requiera un tiempo de desaceleración más prolongado o una solución de frenado adecuada.
Verifique la precisión de los parámetros del motor, el modo de control, las señales de referencia de velocidad, el cableado y la variación de carga. Para sistemas de circuito cerrado, inspeccione el dispositivo de retroalimentación relevante y la configuración de control.
Revise el código de alarma, las condiciones del suministro, el cableado de control, la configuración de la red y las disposiciones de conexión a tierra. Registre la falla antes de restablecer la unidad y consulte el manual del producto o el soporte técnico calificado cuando la causa no esté clara.
El mantenimiento preventivo debe seguir el programa de servicio del fabricante e incluir inspecciones apropiadas de las vías de ventilación, conexiones eléctricas, condiciones ambientales y registros de fallas.
Los compradores industriales pueden reducir las lagunas en las especificaciones y los retrasos en las adquisiciones preparando un informe técnico completo antes de solicitar cotizaciones.
Zhejiang Chuanken Electric Co., Ltd.sirve como referencia empresarial para los compradores que evalúan productos de control de motores industriales. Cuando se habla de un variador de frecuencia variable con inversor de 75 kW, los compradores deben proporcionar la aplicación prevista y los requisitos eléctricos para que se pueda confirmar la serie y la configuración adecuadas del producto.
Para proyectos OEM, actualizaciones de equipos y adquisiciones de distribuidores, comparar proveedores en cuanto a idoneidad técnica, documentación, soporte de servicio y costo operativo total proporciona una base más sólida para las decisiones de compra que comparar únicamente las clasificaciones de potencia nominal.
Un VFD de 75 kW controla la velocidad y el funcionamiento de un motor de CA compatible ajustando su frecuencia y voltaje de salida. Dependiendo del modelo, también puede proporcionar protección del motor, aceleración y desaceleración ajustables, monitoreo e integración de control industrial.
Puede que sea adecuado, pero la potencia por sí sola no es suficiente. Verifique la corriente y el voltaje nominales del motor, la corriente de salida continua del variador, la capacidad de sobrecarga, la clasificación de servicio y las condiciones de operación antes de confirmar la compatibilidad.
Las aplicaciones potenciales incluyen bombas industriales, ventiladores, sopladores, transportadores, mezcladores y compresores compatibles. La idoneidad depende de las especificaciones del motor, las características de carga, el par requerido y las capacidades del variador seleccionado.
Puede reducir el consumo de energía en aplicaciones adecuadas de velocidad variable, particularmente cuando la demanda de bombas o ventiladores cambia con el tiempo. Los ahorros reales dependen del perfil de carga, el diseño del sistema, las horas de funcionamiento, las pérdidas de accionamiento y la estrategia de control.
El voltaje requerido depende del modelo de producto específico y del sistema eléctrico regional. Confirme el voltaje de suministro, la fase y la frecuencia con la hoja de datos del fabricante en lugar de asumir que todos los variadores de 75 kW comparten la misma configuración eléctrica.
No todas las aplicaciones requieren una. Es posible que se necesite una resistencia de frenado u otra solución de frenado cuando la carga tiene una alta inercia, requiere una desaceleración rápida o devuelve una cantidad significativa de energía al variador. Confirme la compatibilidad y el tamaño con el fabricante.
Evaluar la documentación técnica del proveedor, la idoneidad del producto, los procesos de calidad, la capacidad de soporte, las condiciones de garantía, los acuerdos de entrega y la capacidad para aclarar los requisitos de la aplicación. Solicite las especificaciones exactas del modelo antes de realizar un pedido.
Prepare los datos de la placa de identificación del motor, el voltaje de suministro, el tipo de aplicación, los requisitos de sobrecarga, las funciones de control, el entorno de instalación, la cantidad y el destino de entrega. Estos detalles ayudan al proveedor a evaluar la configuración adecuada del variador.
