3 fase 660V AC Drive VFD

Las unidades de la serie SCK300 de WCE son unidades multifuncionales de alto rendimiento diseñadas para la automatización industrial, ampliamente utilizada en ventiladores, bombas, cinturones transportadoras, trituradoras y otros equipos. Su núcleo adopta la tecnología avanzada de control de vectores, que tiene las características de precisión de la regulación de alta velocidad, ahorro de energía y alta eficiencia, operación estable, etc., y puede satisfacer las necesidades de varios escenarios industriales. También hemos hecho soluciones personalizadas para gabinetes de control de inversores de trituradores móviles, que funcionan perfectamente en muchos lugares de todo el país.

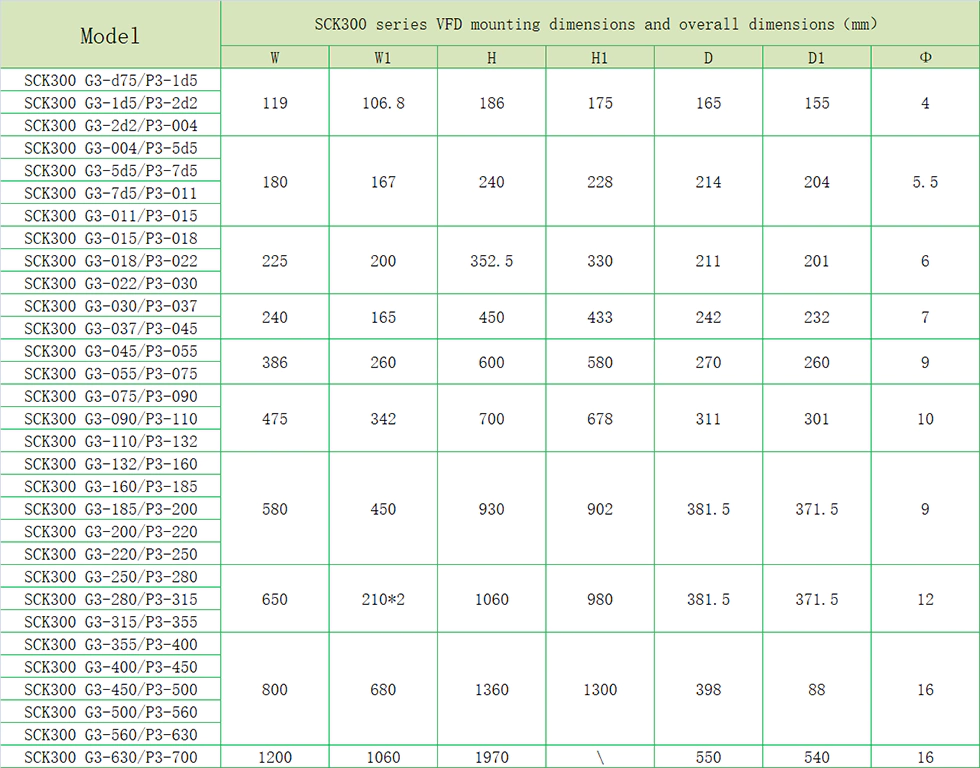

Parámetro del producto (especificación)

Característica del producto

● Características de E/S

◆ Rango de voltaje de entrada: 220V/380V/660V ± 15%

◆ Rango de frecuencia de entrada: 47 ~ 63Hz

◆ Rango de voltaje de salida: 0 ~ voltaje de entrada nominal

Rango de frecuencia de salida: 0 ~ 400Hz

● Características funcionales

◆ Modo de configuración de frecuencia: Configuración digital, configuración analógica, configuración de comunicación en serie, configuración de PID, etc.

◆ Función de control PID

◆ Función de control múltiple: control de velocidad 16

◆ Función de control de frecuencia de swing

◆ Falla de energía instantánea sin función de detener

◆ Función de clave rápida/jog: tecla de acceso directo multifunción definida libremente por los usuarios

◆ Función de ajuste de voltaje automático: cuando cambia el voltaje de la cuadrícula de energía, puede mantener automáticamente el voltaje de salida constante

◆ Proporcione hasta 25 tipos de funciones de protección de fallas: sobre la corriente, sobre voltaje, bajo voltaje, sobre temperatura, pérdida de fase, sobrecarga y otras funciones de protección

● Características de la interfaz periférica

◆ Entrada digital programable: 8 entrada

◆ Entrada analógica programable: AI1: 0 ~ 10V Entrada, AI2: 0 ~ 10V o 0 ~ 20MA Entrada

◆ Abra la salida del colector: 1 salida

◆ Salida de retransmisión: 2 salidas

◆ Salida analógica: 2 salidas, 0/4 ~ 20MA o 0 ~ 10V respectivamente

● Características de rendimiento técnico

◆ Modo de control: sin control de vector PG, control V/F, control de par.

◆ Capacidad de sobrecarga: 150% calificado de 60 años; 180% calificado de corriente 10s

◆ Torque de arranque: sin control vectorial PG: 0.5Hz/150% (SVC)

◆ Ratio de velocidad: no PG Vector Control: 1: 100

Aplicación de productos

Los productos se pueden usar en minería, ventiladores, bombas, nuevos equipos de energía y otras ocasiones.

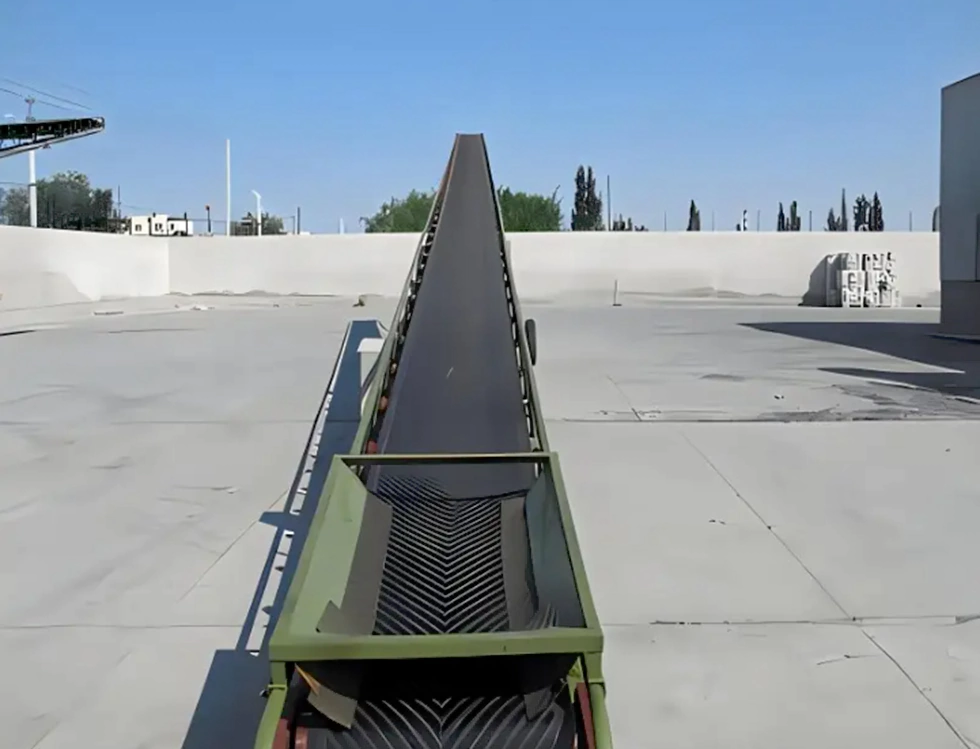

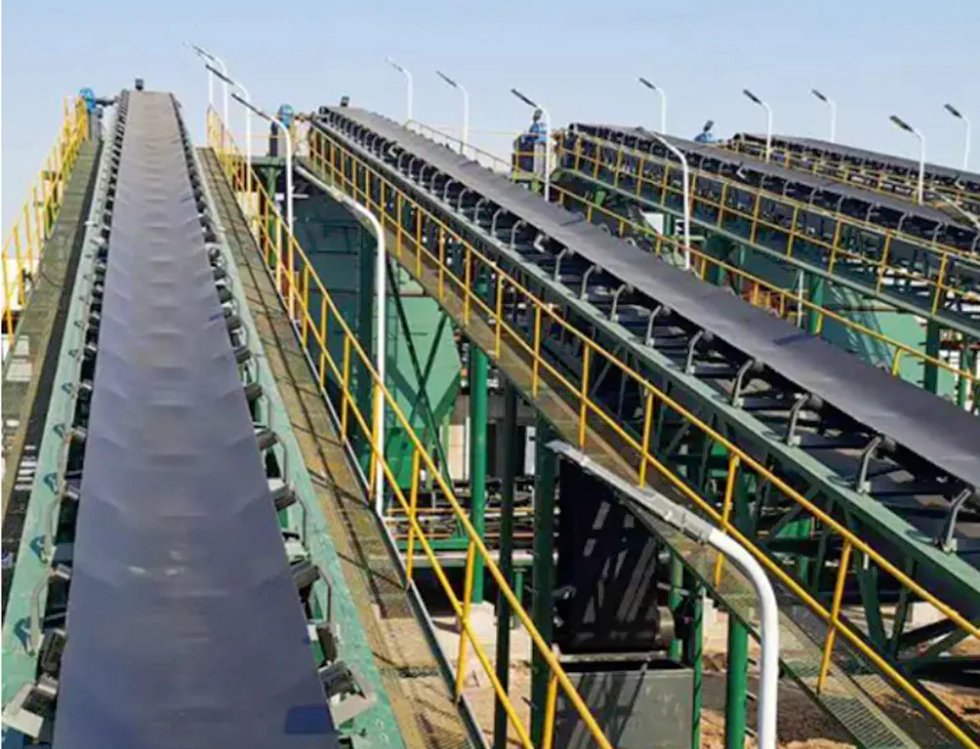

Cinturón transportador, transporte de productos

La aplicación del convertidor de frecuencia en el sistema transportador es una de las tecnologías clave para lograr una transmisión y clasificación de material eficientes y precisas

1. Transmisión de material multi-velocidad

Escenario: transferir paquetes de diferentes tamaños/pesos en un almacén de logística

Comprendió:

Múltiples conjuntos de parámetros de velocidad (como 30Hz/50Hz/80Hz) están preestablecidos y conmutados por PLC o HMI.

Combinado con el sensor fotoeléctrico para detectar el tamaño del paquete, coincida automáticamente con la velocidad (gran eficiencia anti-deslizamiento de baja velocidad, pequeña velocidad de alta velocidad).

2. Posicionamiento y clasificación precisos

Escenario: el centro de clasificación Express desvía parcelas por destino

Comprendió:

Comentarios del codificador + Control de circuito cerrado del inversor, precisión de posicionamiento de hasta ± 1 mm.

Cuando el paquete llega al puerto de clasificación, el inversor realiza una parada fija (DC Braking + Cier Speed ​​Hover) junto con la acción de la varilla de empuje/ARM robótica.

3. Control colaborativo sincrónico

Escenario: transmisión de retransmisión de la cinta transportadora de múltiples segmentos

Comprendió:

Modo de control master/esclavos: el convertidor de frecuencia maestra envía instrucciones de frecuencia, y la máquina de esclavos sigue sincrónicamente a través de Modbus/Canopen.

Control de cascada: el transportador trasero es un 5% más rápido que el frente, evitando la acumulación de elementos.

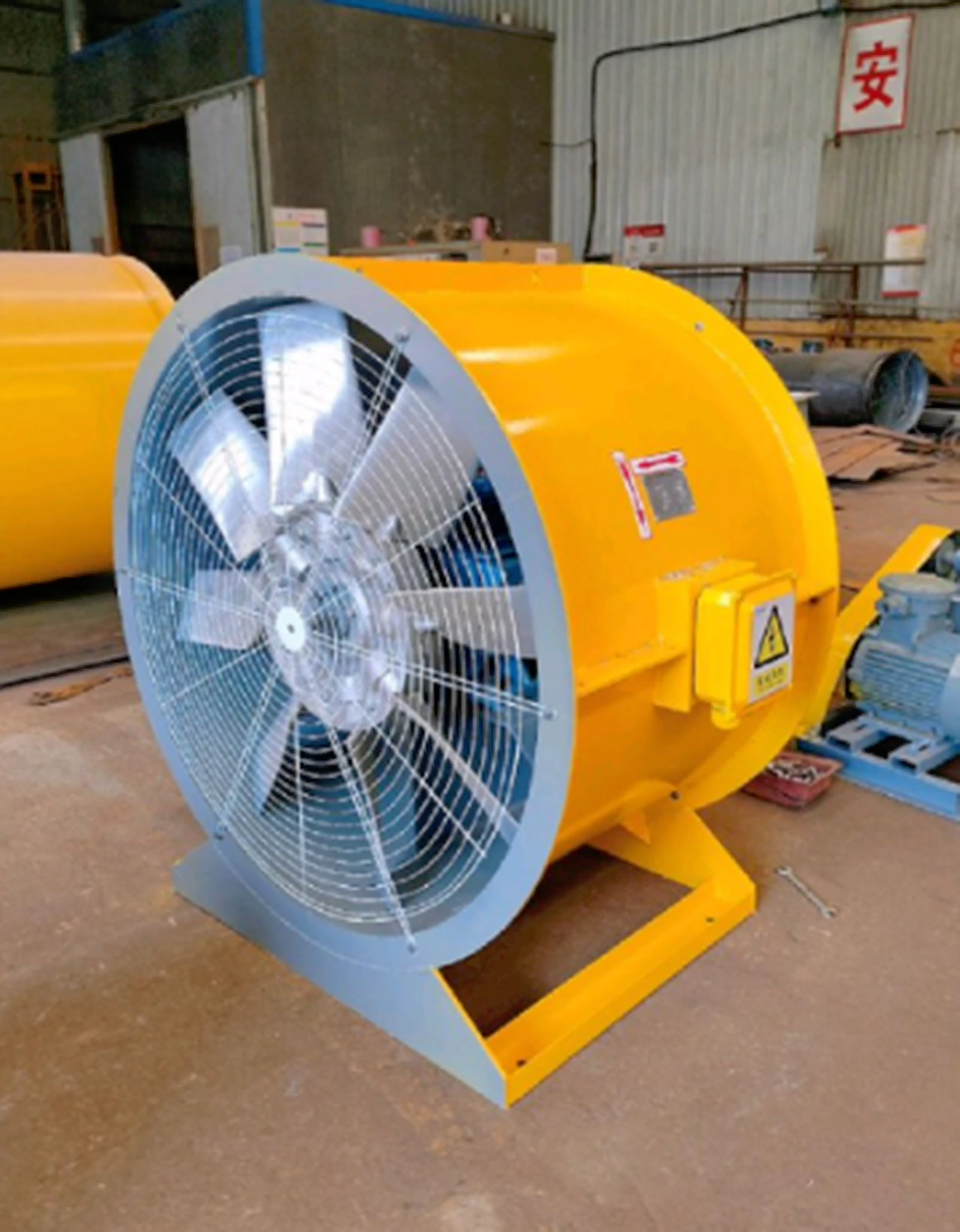

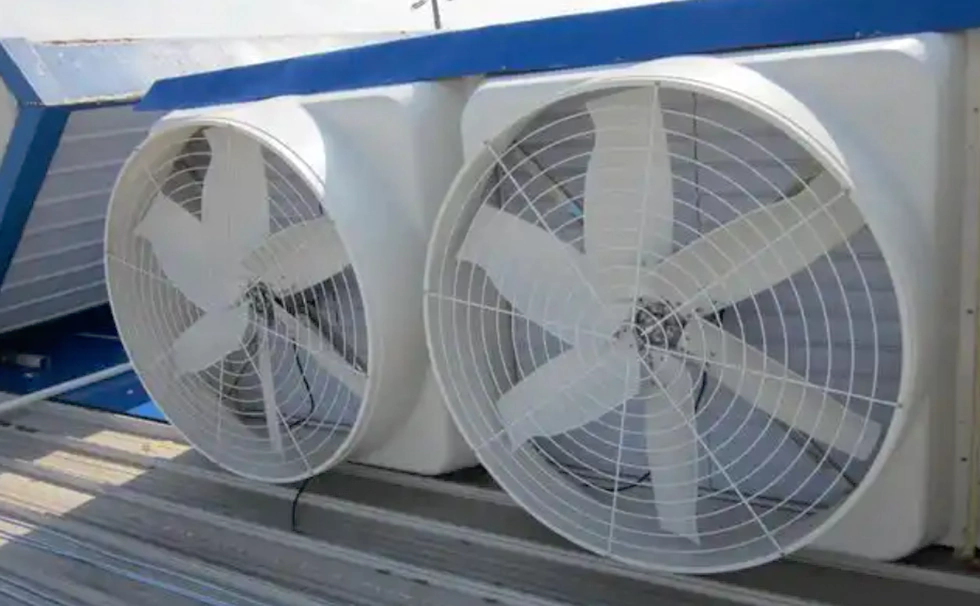

Admiradores

La aplicación del convertidor de frecuencia en el campo de los fanáticos no solo reduce en gran medida el consumo de energía, sino que también mejora la precisión del sistema y el nivel de automatización a través del control inteligente. La serie SCK300 de WCE, con su alta compatibilidad y algoritmos de ahorro de energía, puede cubrir las diversas necesidades de pequeños ventiladores a grandes fanáticos industriales, ayudando a las empresas a lograr una producción verde y eficiente.

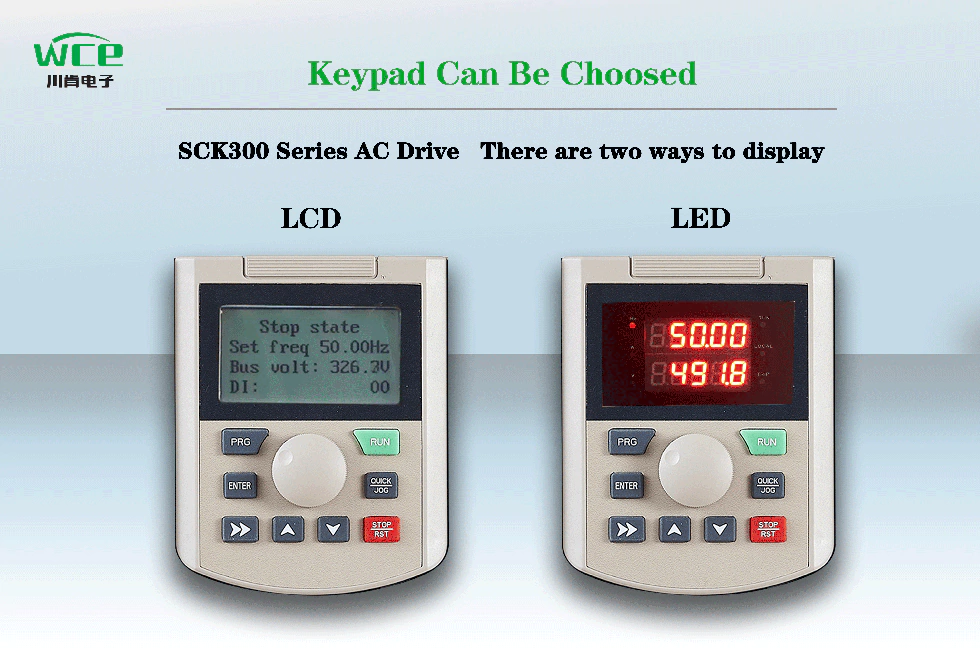

LCD muestra múltiples texto y gráficos de idioma, números de visualización LED, más intuitivo, de acuerdo con sus preferencias

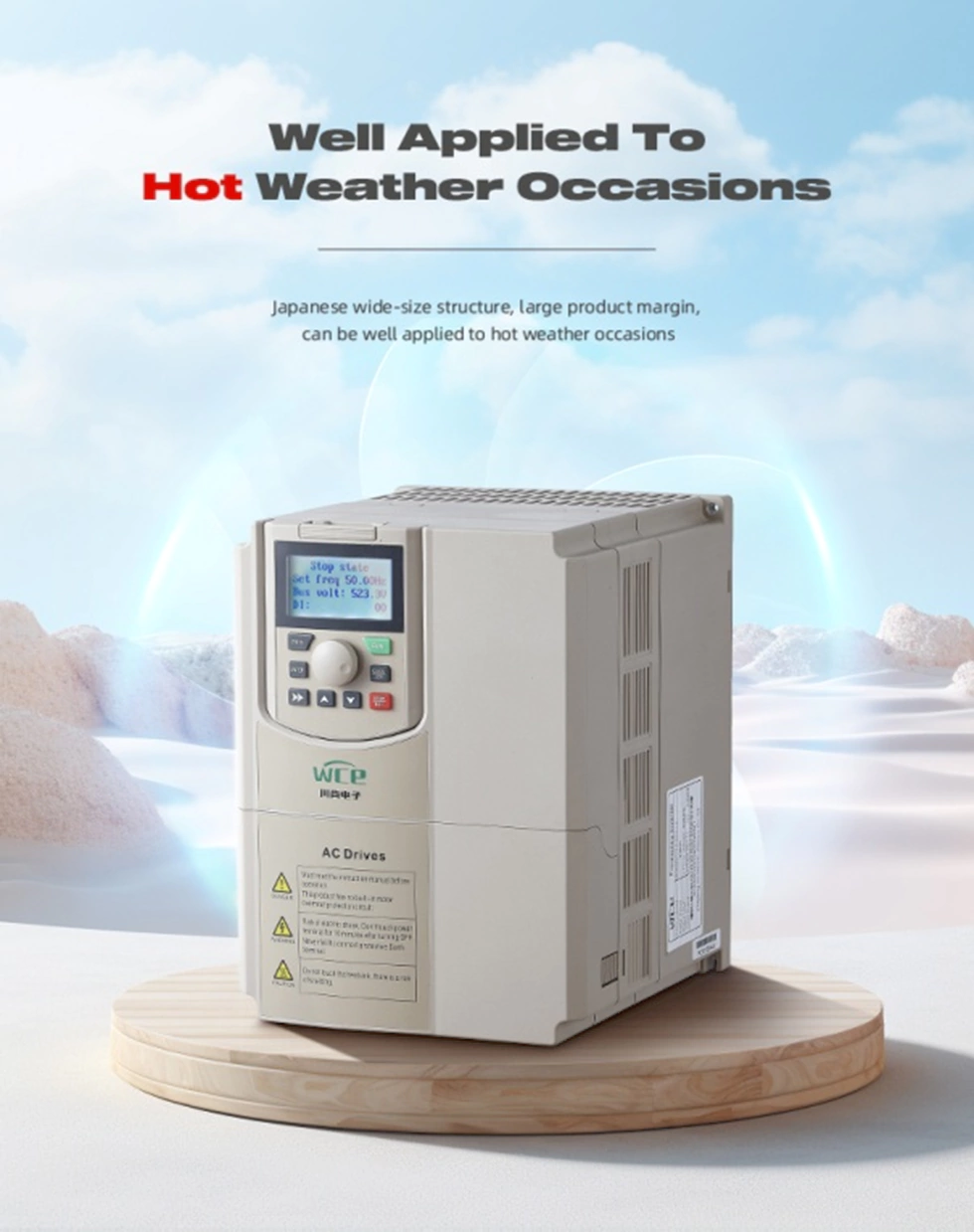

El volumen de VFD es una estructura grande, un radiador más grande, la tasa de utilización del producto, puede funcionar normalmente en un entorno caliente como el tropical.

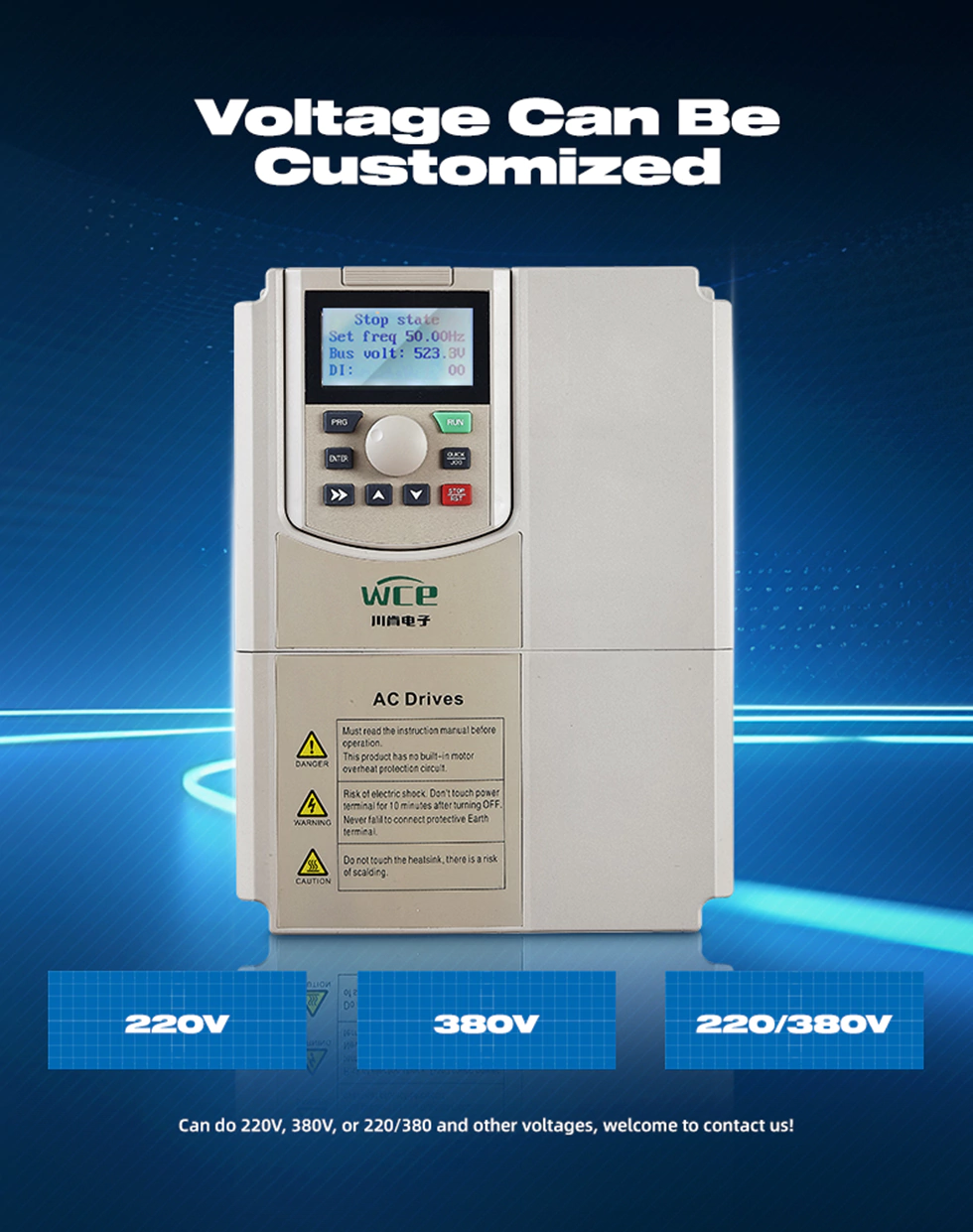

Se pueden personalizar varios tipos de modos de entrada y salida:

1.3p 380V Entrada a la salida 3P 380V.

2. Entrada de 3p220V a la salida 3p220V.

3. Entrada de 3p660v a la salida de 3p660v.

4. Entrada de 1p220V a la salida 3P 380V.

5. 1p220V Entrada a la salida de 3p220v.

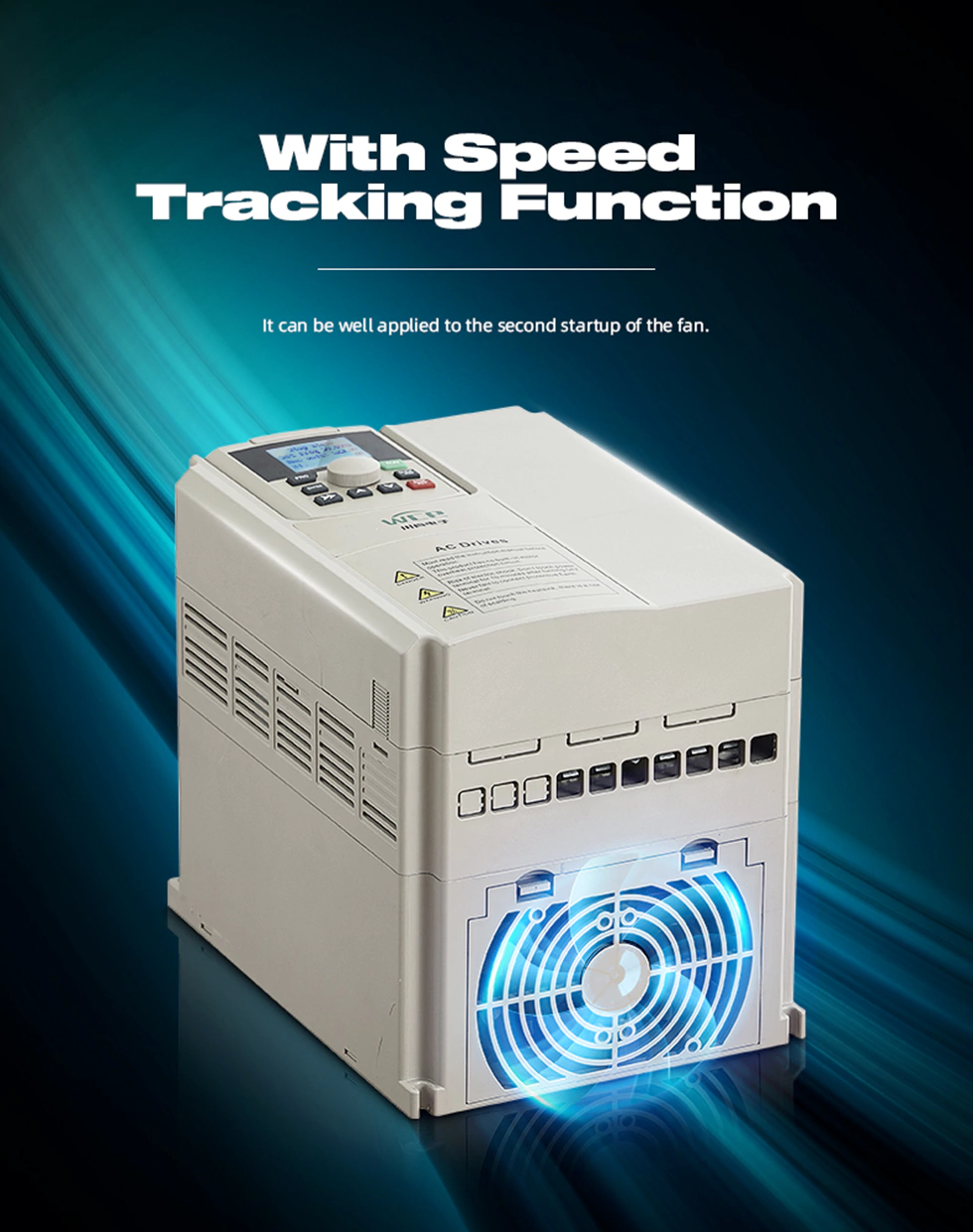

Con la función de seguimiento de velocidad, puede un mejor comienzo.

Viene con Modbus RTU Communication, y también puede implementar Modbus TCP, PRPFIBUS y PROFINET agregando tarjetas de expansión.

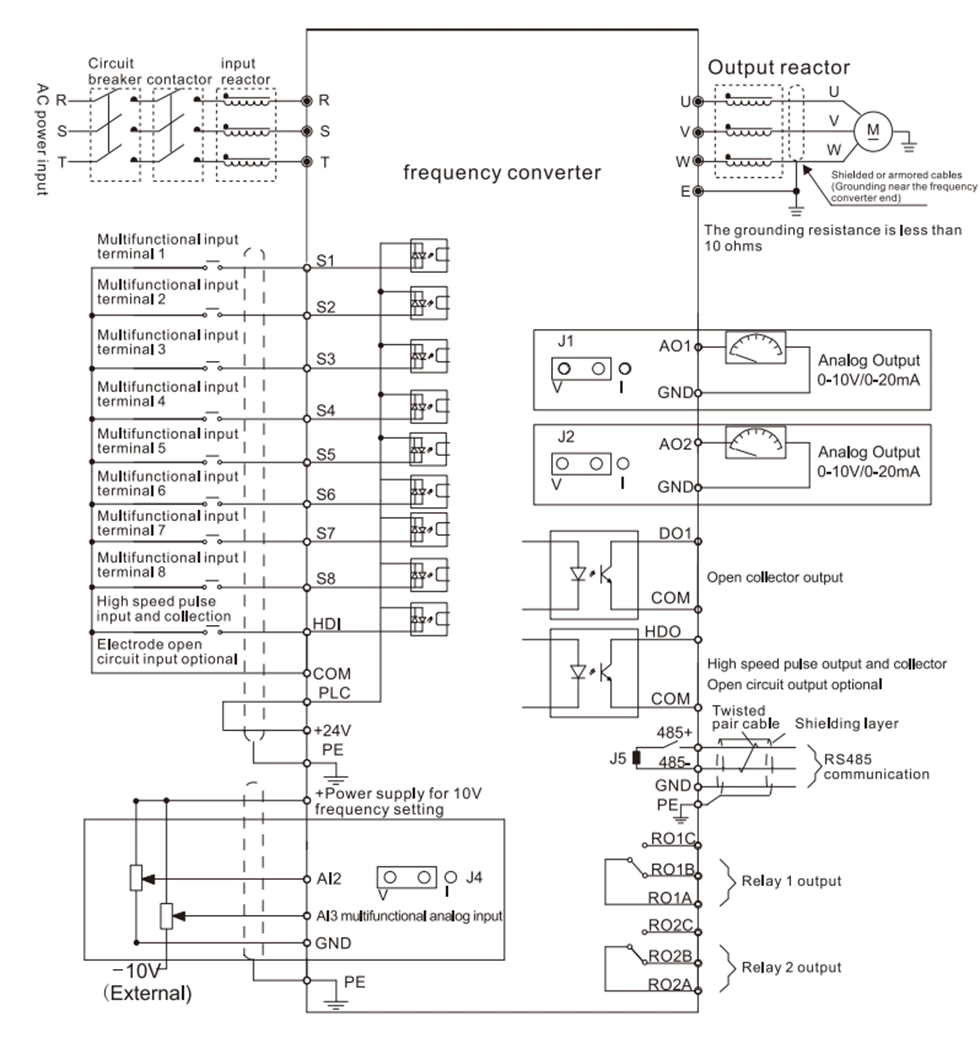

Diagrama de cableado VFD.
