Tres fase incorporada en el arranque suave de Bypass 400kW

Interacción inteligente y operación conveniente: los arrancadores suaves de la serie 7000 están equipados con pantallas LCD de cristal líquido, con un diseño de interfaz simple e intuitivo y una experiencia de operación suave y conveniente. El sistema está equipado con una función de visualización de 8 idiomas y admite personalización de idiomas nacionales específicos, satisfaciendo completamente las necesidades de los usuarios en diferentes regiones.

Multi-comunicación y control inteligente remoto: está equipado con la función de comunicación Modbus 485 estándar, y también admite métodos de comunicación personalizados, como el protocolo Siemens Profibus y la aplicación de teléfono móvil, que ayuda a los usuarios a lograr una depuración remota eficiente y un control preciso preciso, y romper las limitaciones espaciales.

Rendimiento sobresaliente y durabilidad de larga duración: equipado con un nuevo contactor de CC personalizado, en comparación con los contactores de CA ordinarios, su rendimiento se mejora en 3 veces, el calor se reduce en 2.6 veces, la seguridad aumenta en un 25%, la eficiencia de ahorro de energía alcanza el 20%y la vida útil excede 100,000 veces, proporciona una garantía confiable para el funcionamiento estable del equipo.

Disipación de calor eficiente y operación estable: equipado con un ventilador DC de alta velocidad de 24 V y un innovador diseño de disipación de calor de 360 ​​° de 360 ​​°, proporciona una fuerte fuerza de viento, lo que garantiza que el equipo mantenga un buen estado de disipación de calor y un rendimiento estable durante la operación.

Cooperación profunda y actualización de calidad: hemos alcanzado una profunda cooperación con Hubei Taiji, una empresa nacional que cotiza en la lista, y adoptamos módulos y tiristores personalizados, que son diferentes de los módulos comunes del mercado. Esto mejora significativamente la capacidad de carga y establece una base sólida para el funcionamiento eficiente del equipo.

Diseño optimizado, ahorro de costos: no es necesario instalar contactores de derivación externos, ahorrar efectivamente el espacio de instalación, reducir los costos de los cable, simplificar el proceso de instalación y hacer que la instalación sea más conveniente y más rápida.

Control innovador, comienzo fácil: en comparación con los arrancadores suaves convencionales, se ha agregado un nuevo método de control de arranque de par cuadrado, proporcionando un mayor par de arranque, logrando un comienzo fácil y suave, y adaptándose a condiciones de trabajo más complejas.

Monitoreo en tiempo real, garantía de seguridad: equipado con un terminal de entrada PT100, puede monitorear la temperatura del motor en tiempo real, comprender rápidamente el estado operativo del motor, evitar efectivamente fallas causadas por una temperatura anormal y garantizar el funcionamiento seguro del motor.

Diseño humanizado, instalación sin preocupaciones: adopta bloques de terminales de control enchufar y girar, lo que hace que la instalación y la operación sean simples y convenientes. Simplemente desenchufe los bloques de terminales para completar el cableado y luego reinyectarlos, lo que mejora enormemente la eficiencia de instalación.

Prueba de simulación, verificación confiable: está equipado con la función de simulación de operación. Incluso cuando el circuito principal del arranque suave no está conectado al voltaje de la fuente de alimentación, puede simular el proceso de arranque, en ejecución y detención del motor, lo que confirma rápidamente si el estado de trabajo de los componentes del arranque suave es normal.

Soporte de emergencia y operación continua: se ha agregado una función de inicio de emergencia. Incluso en el caso de un desglose repentino de una fase del tiristor, el arranque suave aún puede mantener un funcionamiento normal, asegurando el funcionamiento continuo de equipos clave y reduciendo el riesgo de apagado.

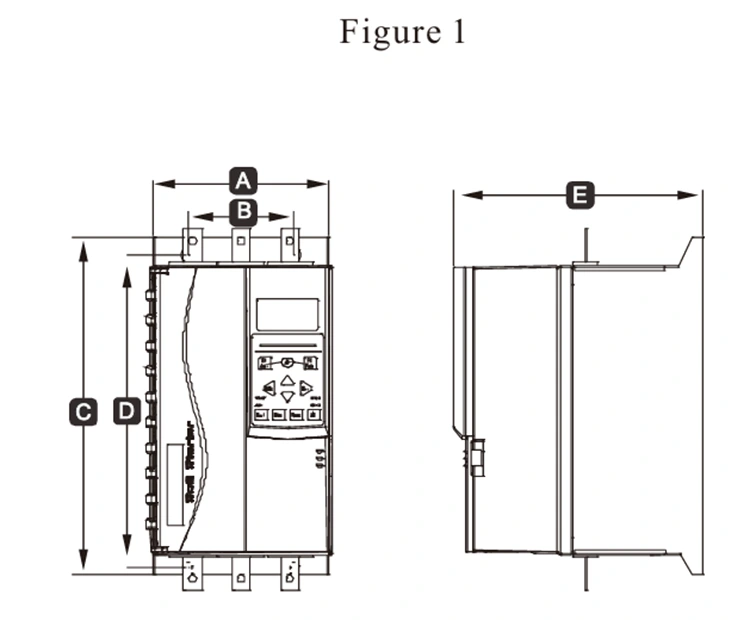

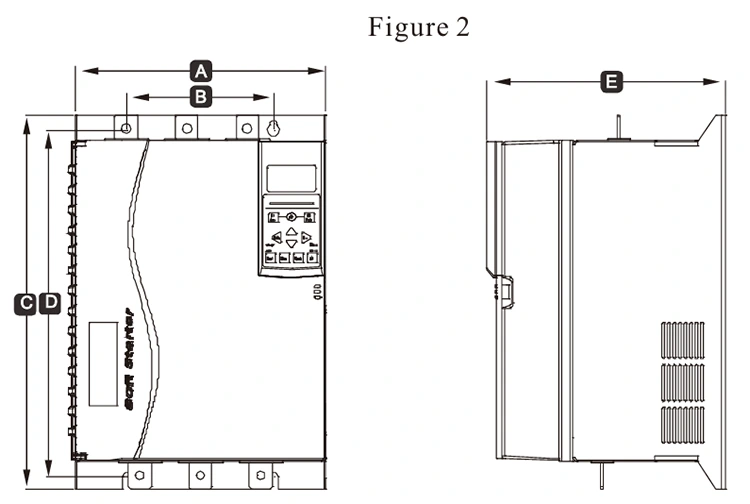

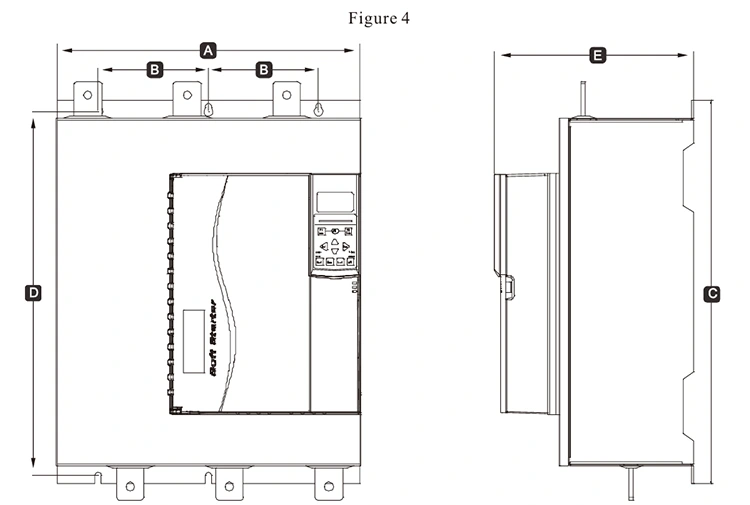

Parámetro del producto (especificación)

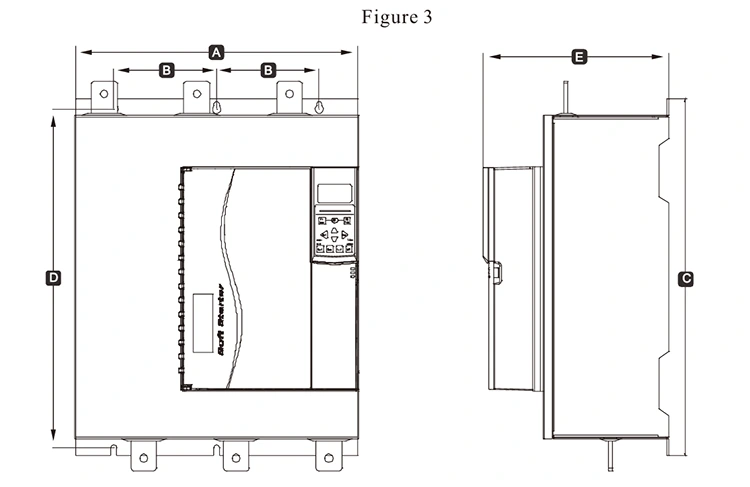

Tamaño, peso y corriente de 220V

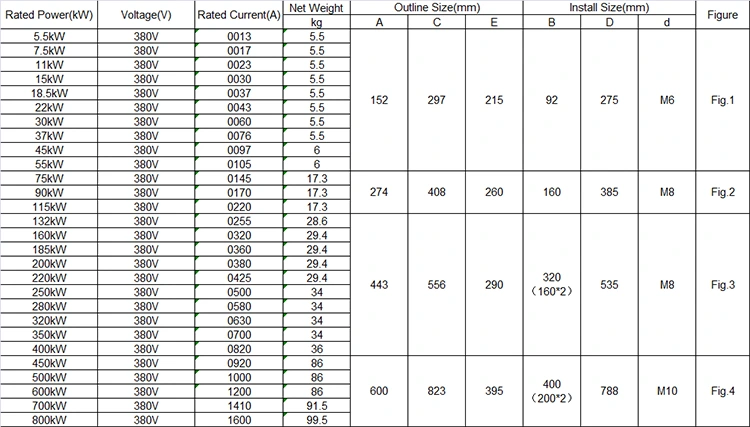

Tamaño, peso y corriente de 380v

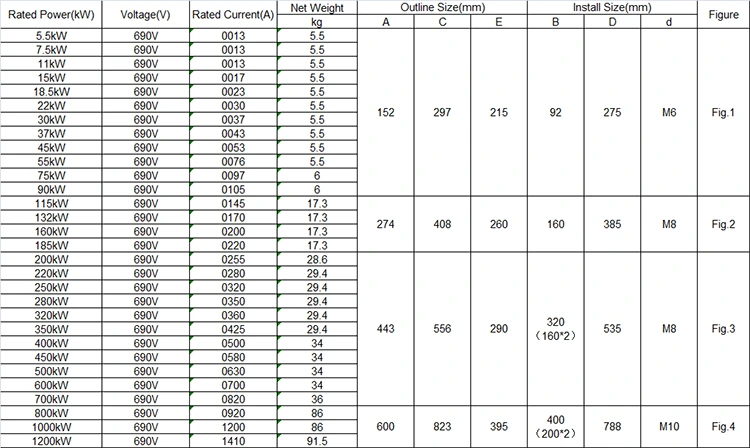

Tamaño, peso y corriente de 690v

Característica del producto

1. Función de comunicación

Viene con Modbus RTU Communication, PROFIBUS y PROFINET Communication se pueden agregar agregando tarjetas de expansión.

2, puede ser teclado externo +4 líneas de pantalla LCD

El teclado se puede insertar y eliminar rápidamente para satisfacer las necesidades de operación remota.

3, función de protección del motor más integral

Protección contra sobretensión, protección contra la subtensión, protección contra sobrecorriente, protección contra sobrecarga, protección de la subida, protección de pérdida de fase, falla de derivación, falla del tiristor, desequilibrio de corriente trifásica, protección contra sobrecalentamiento, etc.

4, amplio rango de voltaje de la fuente de alimentación

Cumplir con el voltaje de entrada de la fuente de alimentación principal de 220-690V de propósito general.

5. Terminales conectables

Un conjunto de terminales de comunicación, cinco grupos de terminales de entrada digital, un conjunto de salida analógica, tres conjuntos de relés programables, terminales de termistores de motor y terminales de temperatura PT100.

◆ Fuente de alimentación trifásica: AC220V, AC380V, AC690V ± 10%

◆ Corriente calificada: 13A-1600A,

◆ Motor aplicable: Motor asíncrono de AC de tipo AC de la jaula de ardilla general

◆ Modo de inicio: rampa de voltaje, rampa de corriente, par

◆ Modo de estacionamiento: parada suave, parada libre, parada de freno, parada adaptativa.

◆ Entrada lógica: impedancia 1.8kΩ, potencia +24V

◆ Frecuencia de inicio: se recomienda comenzar no más de 10 veces por hora

◆ Nivel de protección: IP20

◆ Modo de enfriamiento: enfriamiento de aire

◆ Modo de instalación: cuelga de pared

◆ Condiciones ambientales: la altitud excede los 2000 metros, la capacidad debe reducirse en consecuencia, y la temperatura ambiente está entre -10 y +40 ° C

La humedad correspondiente no excede el 95%(20 ℃ ± 5 ℃), sin gas inflamable, explosivo, corrosivo, sin polvo conductor, instalación interior, buena ventilación, vibración inferior a 0,5 g

Aplicación de productos

Los productos pueden usarse en la industria metalurgia y química, compresores, grúas, ocasiones de ingeniería municipal.

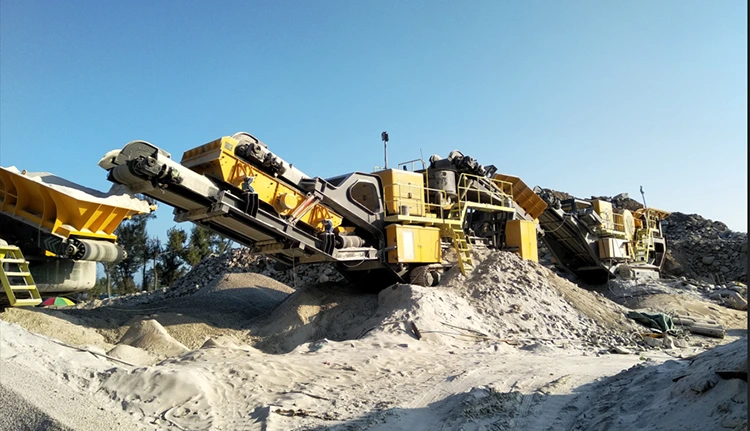

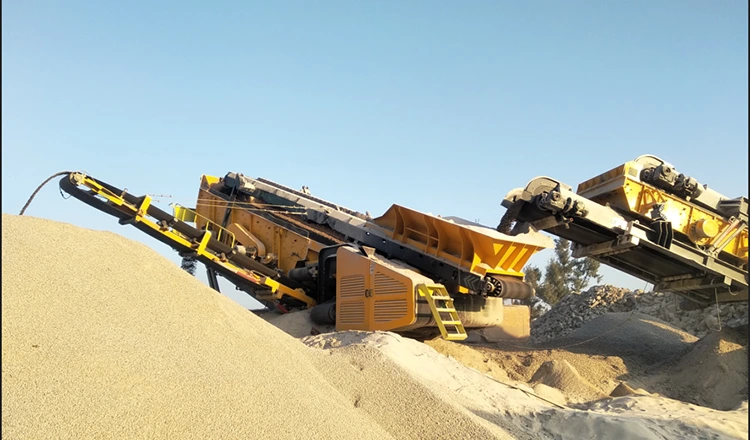

Trituradora, ordenar piedras de diferentes tamaños.

El arranque suave en línea es ampliamente utilizado en la industria de la trituradora, se puede usar en Impact Crusher, Jaw Crusher, Cone Crusher, Hammer Crusher, etc. Se puede usar en el host de alta potencia, reducir la corriente de arranque, reducir el impacto mecánico. El arrancador suave puede ajustar automáticamente la potencia de salida del motor de acuerdo con la carga real de la trituradora. Cuando la trituradora está en funcionamiento sin carga o carga de luz, el arrancador suave reduce el voltaje y la corriente del motor, de modo que el motor corre a una potencia más baja, para lograr el propósito del ahorro de energía. Según las estadísticas, después de usar el arranque suave, el consumo de energía de la trituradora se puede reducir en aproximadamente un 10%-30%.

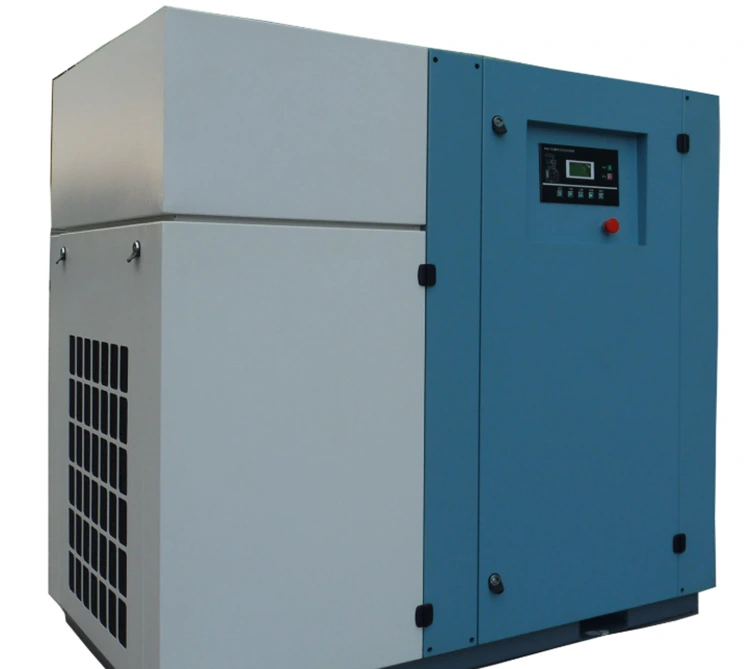

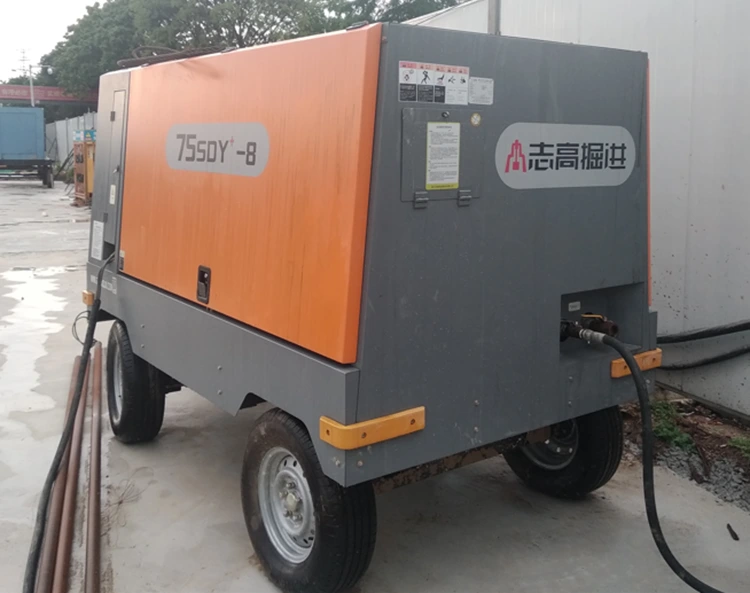

Compresor de aire

El arrancador suave del compresor de aire es un arrancador suave especial adaptado para varios compresores de aire. Instalar un arrancador suave en el compresor de aire puede hacer que la presión de suministro de aire estable, y a través del regulador de presión, el compresor de aire puede seguir trabajando bajo el valor de presión establecido, la presión es estable y confiable, y la presión puede ser ajustable y ajustable en cualquier momento. El motor para lograr un arranque suave, la vida útil del compresor y el ciclo de mantenimiento se extenderán en gran medida. El volumen de escape del compresor de aire está controlado por la velocidad del compresor de aire, la placa de la válvula de aire en el cilindro ya no se abre y cierra repetidamente, y las condiciones de trabajo como el asiento de la válvula y el resorte mejoran en gran medida, lo que evita el flujo agudo y el impacto de la alta temperatura y el gas de alta presión, y reduce la carga de trabajo de mantenimiento.

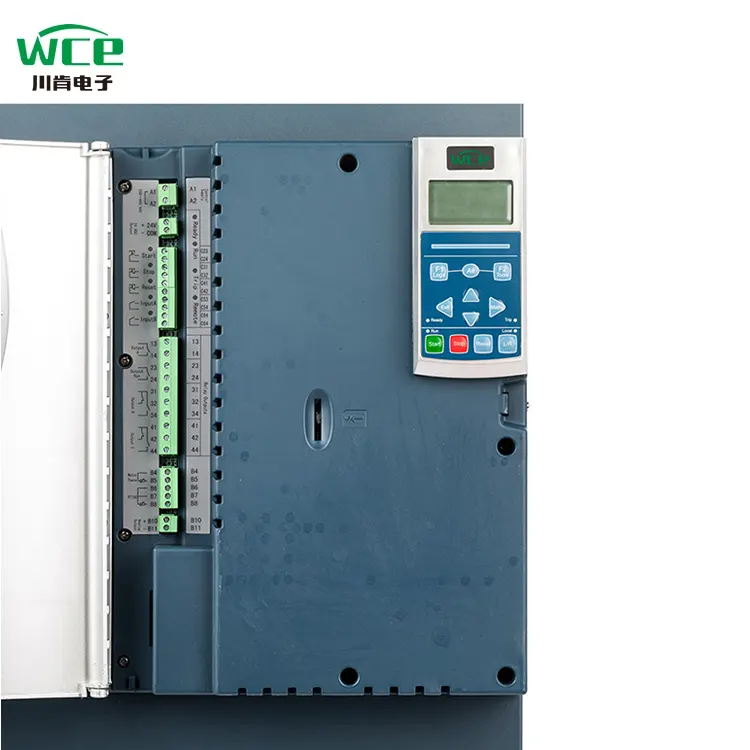

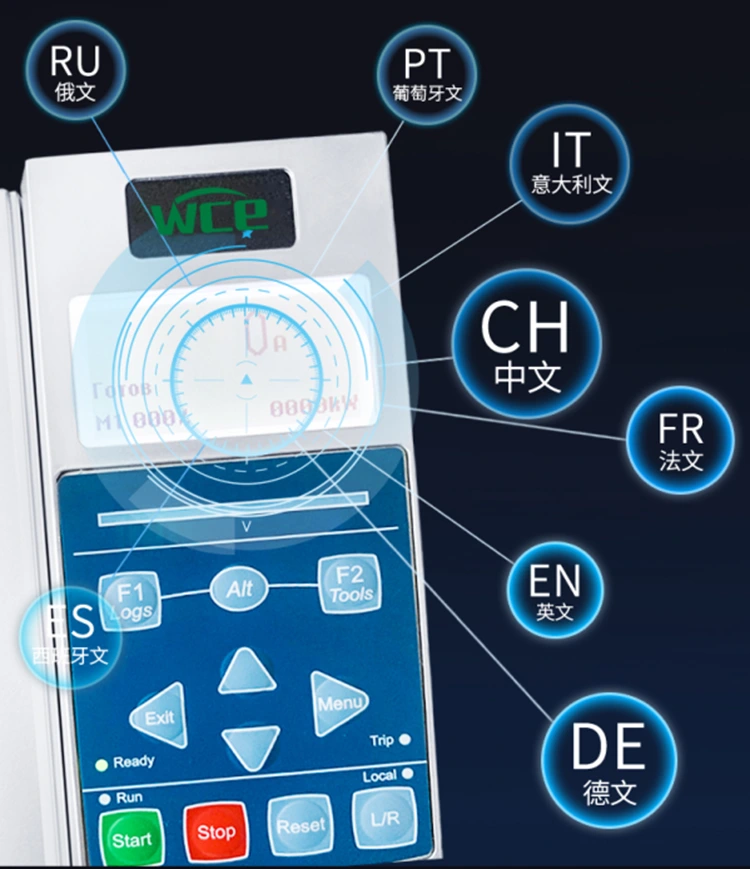

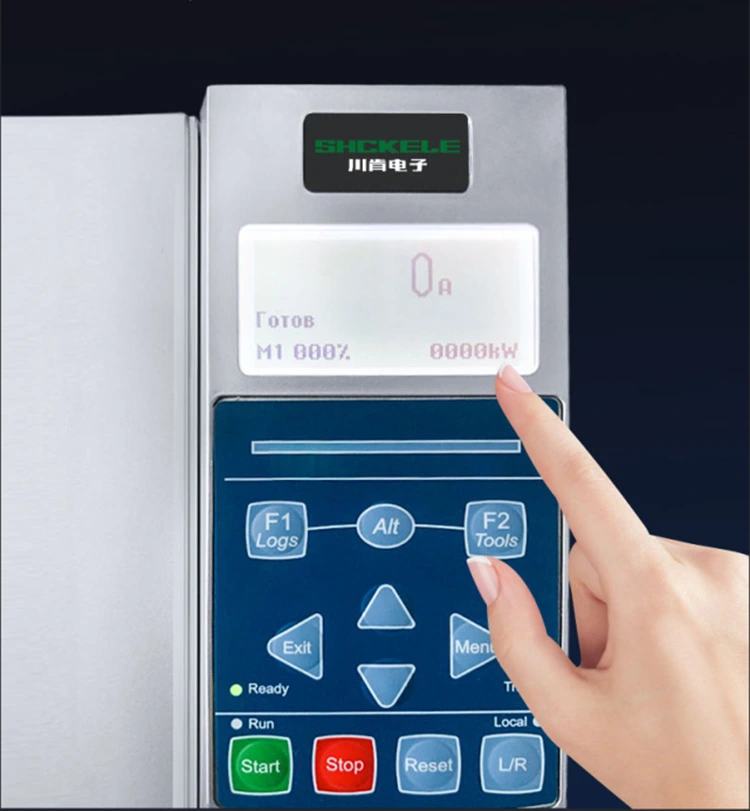

Pantalla LCD de cuatro líneas de alta definición, fácil de operar. Viene con múltiples pantallas de idiomas nacionales y se puede personalizar cuando sea necesario. El teclado es conectable y fácil de mover.

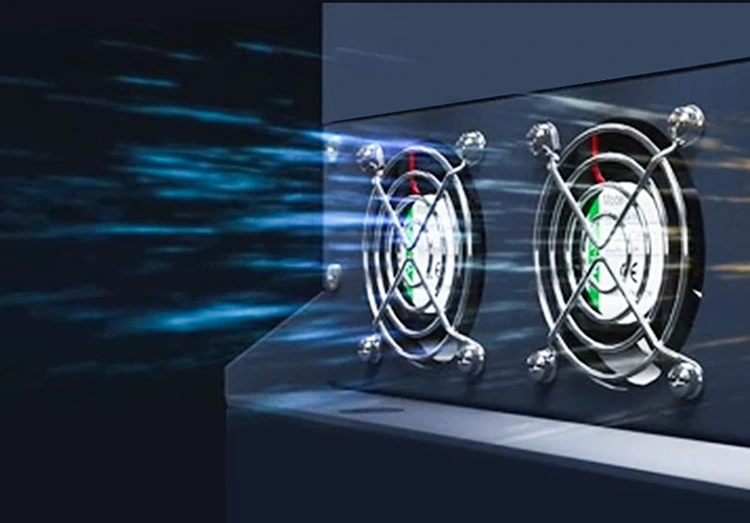

El tiristor con un arrancador suave interno solo funciona durante el inicio y cambia al contactor durante la operación, por lo que genera menos calor. Sin embargo, todavía instalamos un ventilador para enfriar el contactor. Instale un ventilador para enfriarlo. Los arrancadores suaves de la serie 75kW y superior a 7000 están equipados con ventiladores DC de alta velocidad de 24 V, que proporcionan disipación de calor general de 360 ​​° y una fuerza de viento más fuerte. No solo reduce las paradas inesperadas causadas por el sobrecalentamiento, sino que también extiende significativamente la vida útil del iniciador suave.

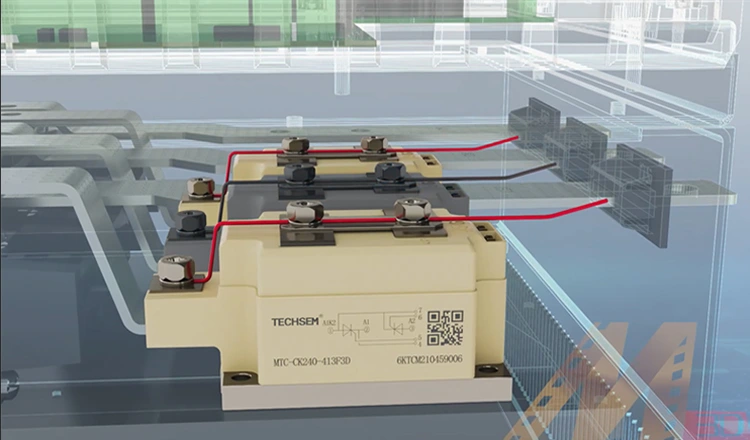

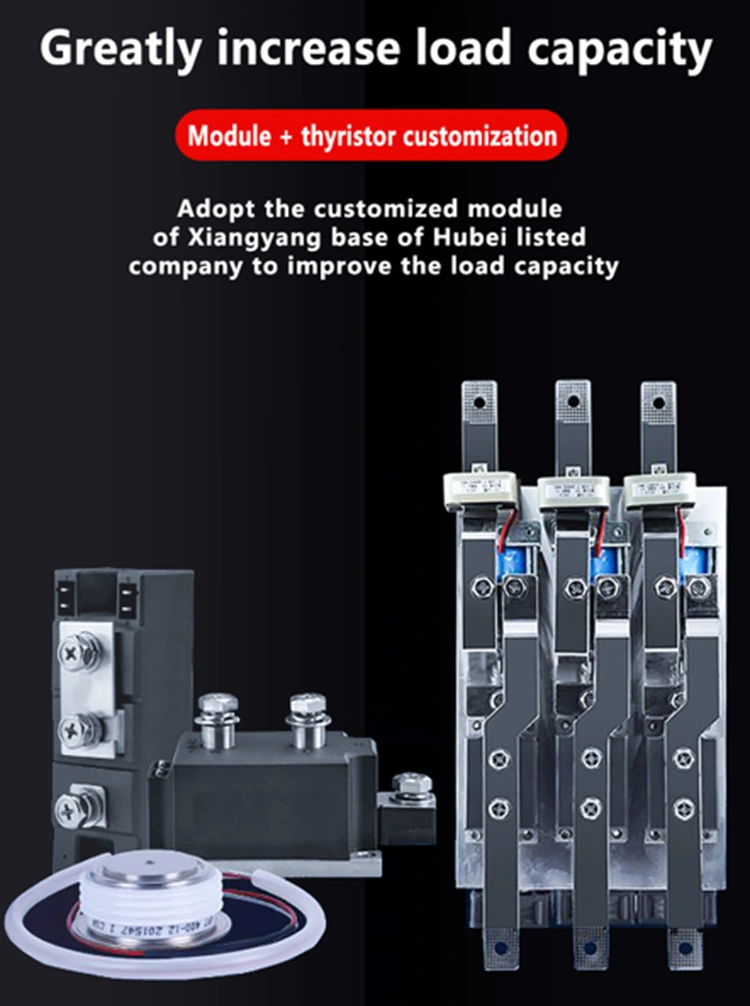

Tenemos una profunda cooperación con Hubei Taiji, una empresa nacional que cotiza en la lista, y utilizamos módulos y tiristores personalizados, diferentes de los módulos genéricos suministrados en el mercado, para mejorar la capacidad de carga. Nuestros contactores de DC también están especialmente personalizados, todos con contactos plateados. La superficie de contacto de los contactos es mayor y puede lograr casi 100,000 tiempos de compromiso, aumentando significativamente la vida útil.

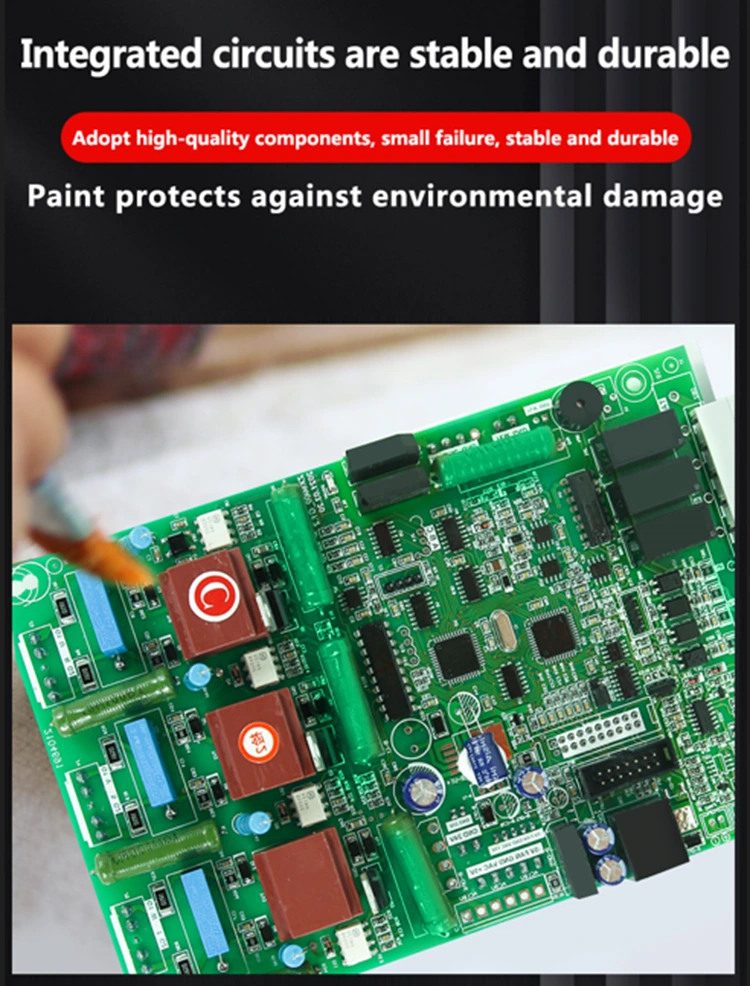

El objetivo principal de la pintura de cepillo de circuito de arranque suave (generalmente tres pintura anti-pintura, aislante o recubrimiento a prueba de humedad) es proteger la estabilidad y la vida útil de la placa de circuito en un entorno de trabajo complejo, para garantizar que la vida útil de la placa de circuito sea más larga, todos usamos parches de alta calidad y pluscos de alta calidad, la probabilidad de falla es muy baja y todo uso de la placa de circuito de la máquina antihisinta, a la altura de los enchufes de alta calidad. Mayor durabilidad y seguridad.

La función de operación de emergencia única. Los arrancadores suaves convencionales no pueden operar cuando una fase del tiristor está dañada. La función de operación de emergencia de la serie 7000 permite que el arranque suave todavía funcione en una emergencia cuando se descompone una fase del tiristor, reduciendo las pérdidas económicas causadas por el daño de la máquina y el cierre para los usuarios.

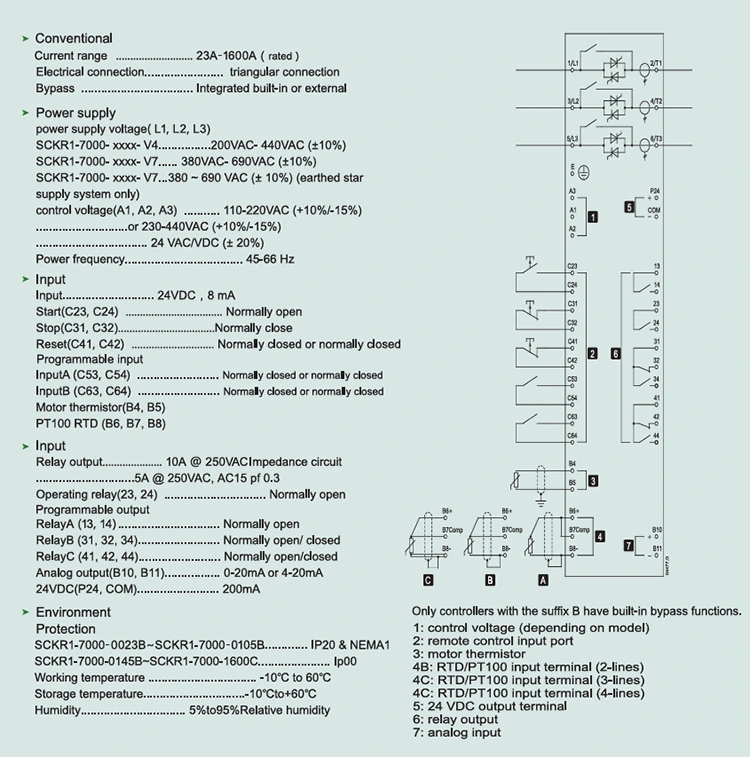

Diagrama de cableado de arranque suave.
