Solución de problemas simple para VFD - IGBT 、 Puente rectificador

Advertencia:

Antes de la medición, es necesario asegurarse de que el VFD esté apagado y las líneas eléctricas R, S, T y las líneas de salida U, V, W se eliminen. ¡Solo después de medir P+/N- y no hay voltaje de CC se puede llevar a cabo la operación!

Mida el módulo rectificador del VFD:

Primero, establezca el multímetro en la posición "diodo" y luego use los cables de prueba rojo y negro del multímetro para seguir los pasos a continuación para detectar:

En segundo lugar, toque el terminal P (+) positivo del bus de CC con el plomo de prueba negro, y toque R, S y T en secuencia con el cable de prueba rojo. Registre los valores mostrados en el multímetro.

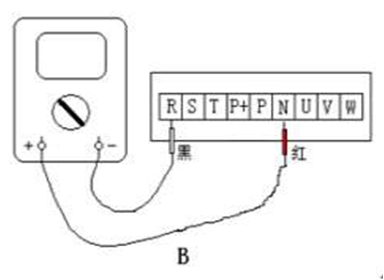

En tercer lugar, toque el conducto de la prueba roja al terminal negativo N (-) del bus de CC, y toque el conducto de la prueba negra a R, S y T en secuencia, y registre el valor de visualización del multímetro.

Cuarto, si los valores mostrados de la sexta medición están básicamente equilibrados, indica que no hay problema con la rectificación del VFD. De lo contrario, el módulo de rectificación en la posición correspondiente está dañado.

Mida el módulo IGBT del VFD:

Primero, establezca el multímetro en la posición "diodo" y luego use los cables de prueba rojo y negro del multímetro para seguir los pasos a continuación para detectar:

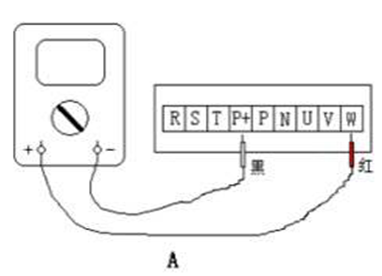

En segundo lugar, toque el terminal P (+) positivo del bus de CC con el plomo de prueba negro, y toque U, V y W en secuencia con el cable de prueba rojo. Registre los valores mostrados en el multímetro.

En tercer lugar, toque el conducto de la prueba roja al terminal negativo N (-) del bus de CC, y toque el conducto de la prueba negra a U, V y W en secuencia, y registre el valor de visualización del multímetro.

Cuarto, si los valores mostrados de la sexta medición están básicamente equilibrados, indica que no hay problema con el inversor IGBT del VFD. De lo contrario, el inversor IGBT en la posición correspondiente está dañado.
