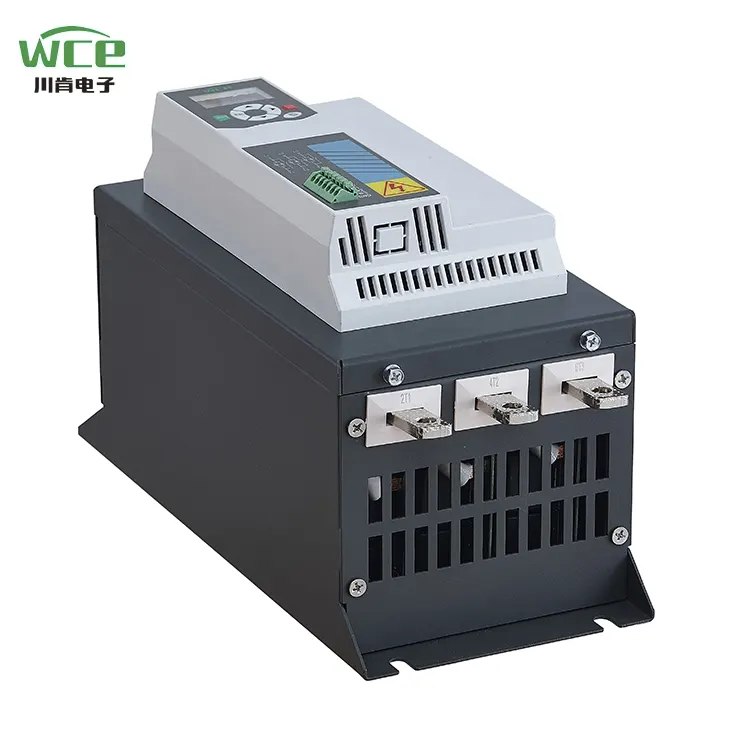

Motor de CA de arranque suave de Bypass incorporado de 75kW

Interacción inteligente y operación conveniente: El arranque suave de la serie 360 ​​está equipado con una pantalla LCD Liquid Crystal Pantising. El diseño de la interfaz es simple e intuitivo, y la experiencia de operación es suave y conveniente. El sistema está equipado con funciones de visualización tanto en chino como en inglés, y admite la personalización de idiomas nacionales específicos, satisfaciendo completamente las necesidades de los usuarios en diferentes regiones.

Multi-comunicación y control inteligente remoto: Está equipado con la función de comunicación Modbus 485 estándar, y también admite métodos de comunicación personalizados, como el protocolo de Profibus de Siemens y la aplicación de teléfono móvil, ayudando a los usuarios a lograr una depuración remota eficiente y un control preciso, y romper las limitaciones espaciales.

Rendimiento sobresaliente y durabilidad duradera: Equipado con un nuevo contactor de CC personalizado, en comparación con los contactores de CA ordinarios, su rendimiento se mejora en 3 veces, el calor se reduce en 2.6 veces, la seguridad aumenta en un 25%, la eficiencia de ahorro de energía alcanza el 20%y la vida útil supera los 100,000 veces, proporciona una garantía confiable para la operación estable del equipo.

Disipación de calor eficiente y operación estable: Equipado con un ventilador DC de alta velocidad de 24 V y un innovador diseño de disipación de calor de 360 ​​° de 360 ​​°, proporciona una fuerte fuerza de viento, asegurando que el equipo mantenga un buen estado de disipación de calor y un rendimiento estable durante la operación.

Cooperación profunda y actualización de calidad: Hemos alcanzado una profunda cooperación con Hubei Taiji, una empresa nacional que cotiza en la lista, y adoptamos módulos y tiristores personalizados, que son diferentes de los módulos comunes en el mercado. Esto mejora significativamente la capacidad de carga y establece una base sólida para el funcionamiento eficiente del equipo.

Diseño simplificado, ahorro de costos:No es necesario instalar contactores de derivación externos, ahorrar efectivamente el espacio de instalación, reducir los costos de los cable, simplificar el proceso de instalación y hacer que la instalación sea más conveniente y más rápida.

Diseño humanizado, instalación sin preocupaciones: Adopta una toma de terminal de control de tipo de prensa, que es simple y conveniente de instalar y operar. Simplemente presione el terminal para completar el cableado y luego suelte para arreglar el cable, lo que mejora enormemente la eficiencia de instalación.

Prueba de simulación, verificación confiable: Está equipado con la función de simulación de operación. Incluso cuando el circuito principal del arranque suave no está conectado al voltaje de la fuente de alimentación, puede simular el proceso de arranque, en ejecución y detención del motor, lo que confirma rápidamente si el estado de trabajo de los componentes del arranque suave es normal.

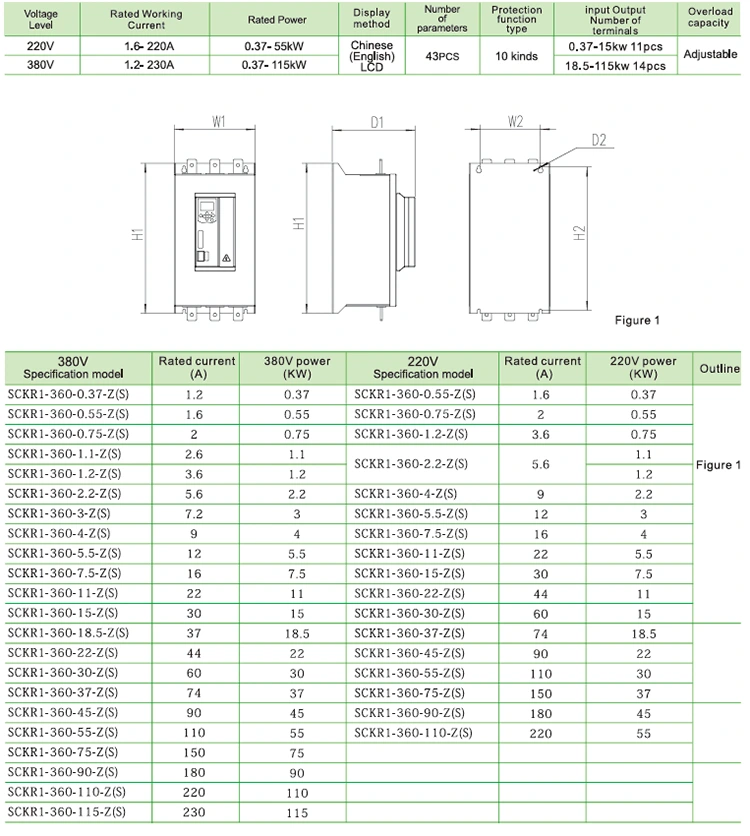

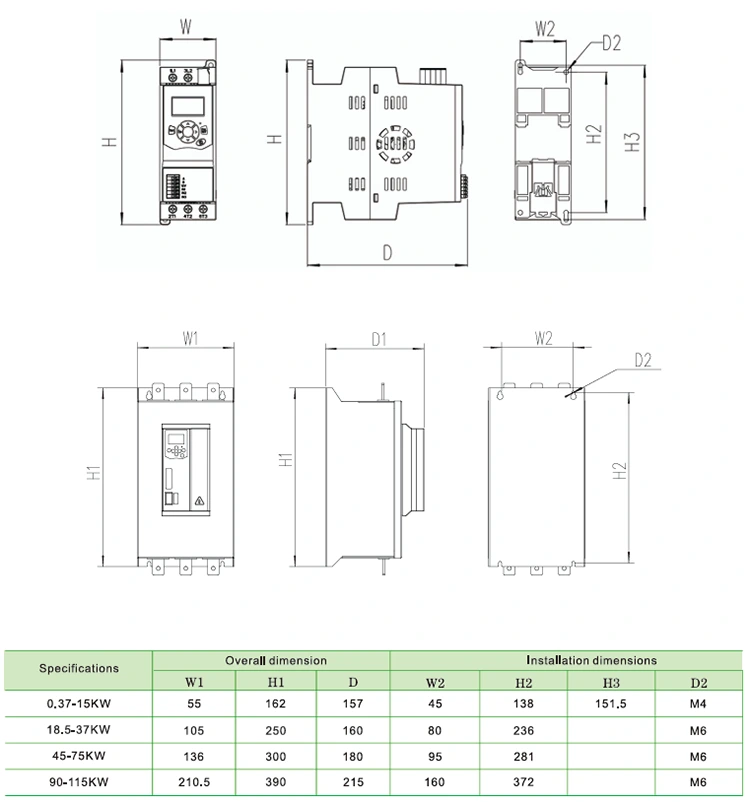

Parámetro del producto (especificación)

Característica del producto

1. Función de comunicación

Viene con Modbus RTU Communication, PROFIBUS y PROFINET Communication se pueden agregar agregando tarjetas de expansión.

2, puede ser teclado externo +4 líneas de pantalla LCD

El teclado se puede insertar y eliminar rápidamente para satisfacer las necesidades de operación remota.

3, función de protección del motor más integral

Protección contra sobretensión, protección contra la subtensión, protección contra sobrecorriente, protección contra sobrecarga, protección de la subida, protección de pérdida de fase, falla de derivación, falla del tiristor, desequilibrio de corriente trifásica, protección contra sobrecalentamiento, etc.

4, amplio rango de voltaje de la fuente de alimentación

Cumplir con el voltaje de entrada de la fuente de alimentación principal de 220-380V de propósito general.

5. Terminales conectables

Un conjunto de terminales de comunicación, cuatro grupos de terminales de entrada digital, un conjunto de salida analógica, dos conjuntos de relés programables

◆ Fuente de alimentación trifásica: AC220V, AC380V ± 10%

◆ Corriente calificada: 1.2a-230a,

◆ Motor aplicable: Motor asíncrono de AC de tipo AC de la jaula de ardilla general

◆ Modo de inicio: rampa de voltaje, rampa de corriente, par

◆ Modo de estacionamiento: parada suave, parada libre, parada de freno, parada adaptativa.

◆ Entrada lógica: impedancia 1.8kΩ, potencia +24V

◆ Frecuencia de inicio: se recomienda comenzar no más de 10 veces por hora

◆ Nivel de protección: IP20

◆ Modo de enfriamiento: enfriamiento de aire

◆ Modo de instalación: cuelga de pared

◆ Condiciones ambientales: la altitud excede los 2000 metros, la capacidad debe reducirse en consecuencia, y la temperatura ambiente está entre -10 y +40 ° C

La humedad correspondiente no excede el 95%(20 ℃ ± 5 ℃), sin gas inflamable, explosivo, corrosivo, sin polvo conductor, instalación interior, buena ventilación, vibración inferior a 0,5 g

Aplicación de productos

El producto se puede usar en ocasiones como ventiladores, bombas de agua, riego por tierras de cultivo y transporte de cinta transportadora horizontal.

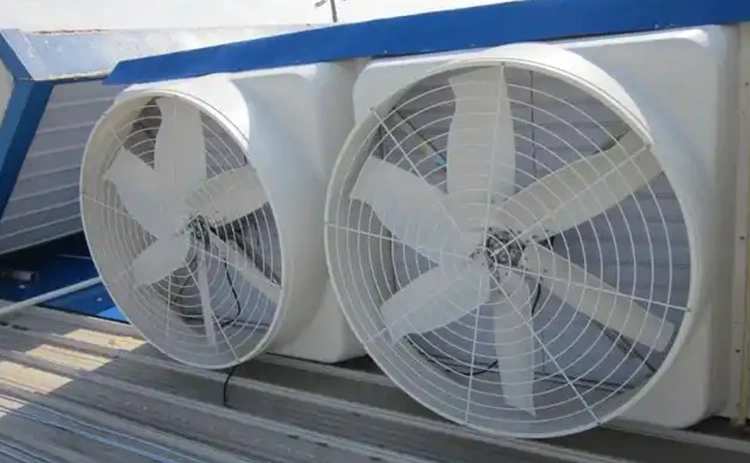

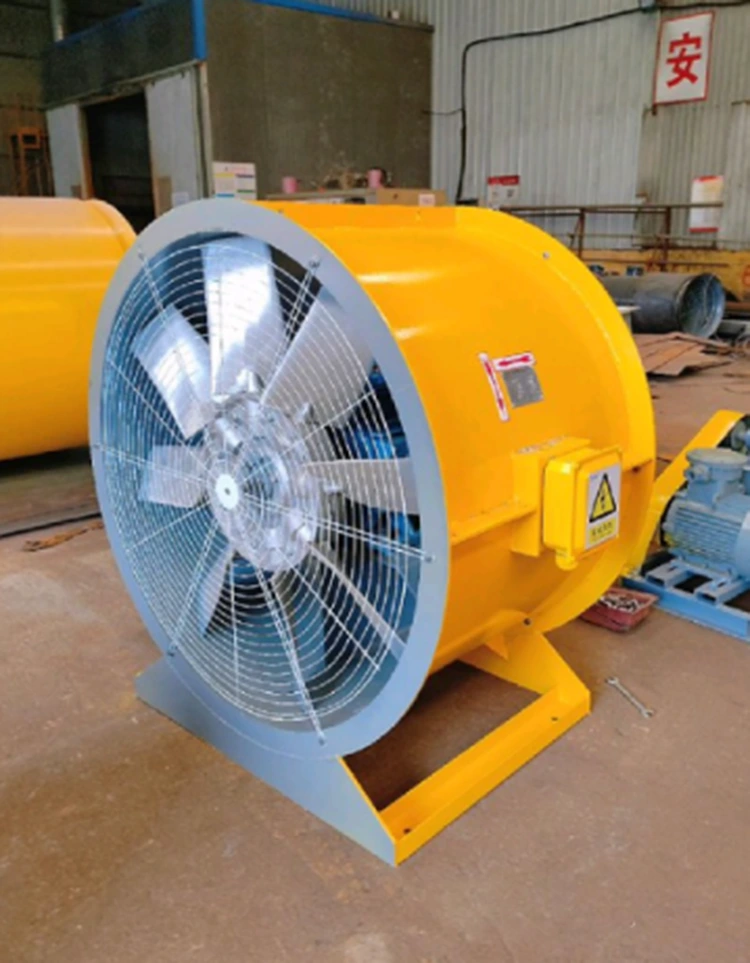

Admiradores

El abridor suave no solo reduce en gran medida la fricción y la inercia del ventilador debido a la gran inercia de la cuchilla y el rotor, sino que también evita el daño del cojinete del ventilador, el cinturón, la cuchilla y otras partes debido al torque instantáneo excesivo. Los arrancadores suaves de la serie SCKR1-360 de WCE, con sus algoritmos de alta compatibilidad y ahorro de energía, pueden cubrir diversas necesidades de pequeños fanáticos a grandes fanáticos industriales, ayudando a las empresas a lograr una producción verde y eficiente. La aplicación del arranque suave en el ventilador resuelve efectivamente los problemas de alto choque de corriente de arranque y mecánica, especialmente para el escenario que no requiere una regulación de velocidad, pero necesita un comienzo y detenerse suave. La selección razonable y la configuración de los parámetros son clave, lo que puede mejorar significativamente la confiabilidad del sistema y la economía.

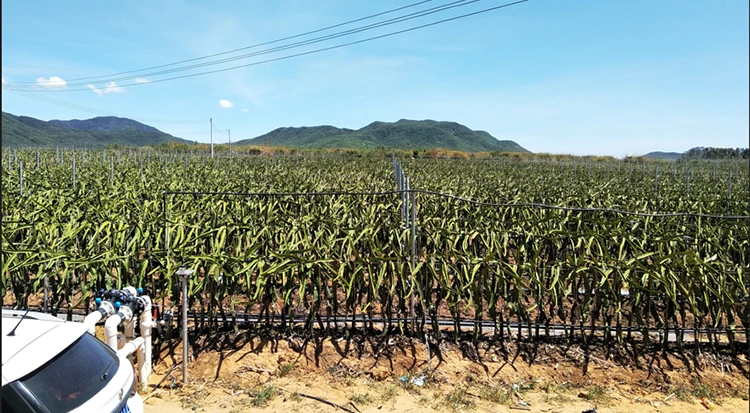

Riego de campo

En comparación con los convertidores de frecuencia, los arrancadores blandos cuestan menos y son adecuados para escenarios de riego sin regulación de velocidad. En el sistema de riego de campo, el arrancador suave actúa principalmente sobre el motor asincrónico trifásico que impulsa la bomba de agua, y adopta el inicio de la pendiente de voltaje o el modo de arranque limitado de corriente, de modo que la velocidad del motor aumenta gradualmente de cero a la velocidad nominal, evitando la corriente alta instantánea generada por el inicio directo tradicional. Cuando se apaga, la función de parada suave opcional, mediante una reducción lineal de voltaje para reducir suavemente la velocidad de la bomba, inhibe el efecto de martillo de agua. El arranque suave resuelve efectivamente los problemas de alto impacto de corriente, concentración de estrés mecánico y efecto de martillo de agua del motor de la bomba a través de un control flexible de inicio y múltiples mecanismos de protección en el sistema de riego de campo, y mejora significativamente la confiabilidad y la economía del sistema.

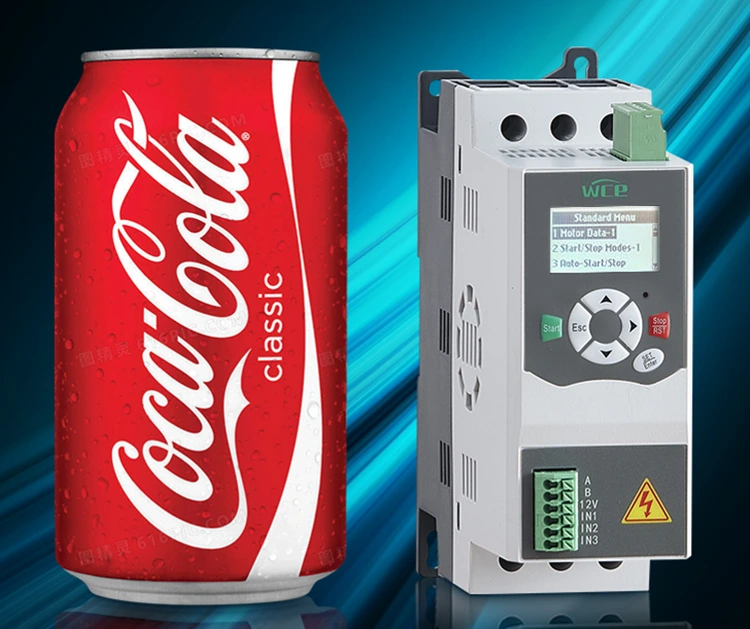

Con un tamaño y volumen más pequeños, puede reemplazar directamente a los contactores del delta de estrella, ahorrando materiales y espacio.

El tiristor con un arrancador suave interno solo funciona durante el inicio y cambia al contactor durante la operación, por lo que genera menos calor. Sin embargo, todavía instalamos un ventilador para enfriar el contactor. Instale un ventilador para enfriarlo. Todos los arrancadores suaves de la serie All18.5kW y superior360 están equipados con ventiladores DC de alta velocidad de 24 V, que proporcionan disipación de calor general de 360 ​​° y una fuerza de viento más fuerte. No solo reduce las paradas inesperadas causadas por el sobrecalentamiento, sino que también extiende significativamente la vida útil del iniciador suave.

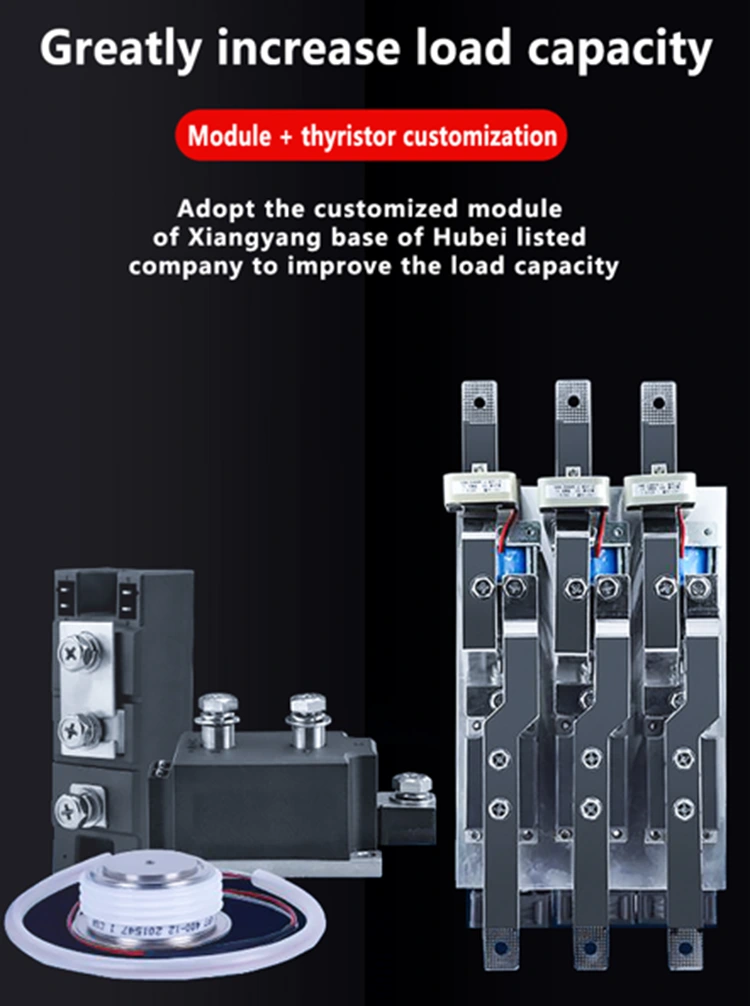

Tenemos una profunda cooperación con Hubei Taiji, una empresa nacional que cotiza en la lista, y utilizamos módulos y tiristores personalizados, diferentes de los módulos genéricos suministrados en el mercado, para mejorar la capacidad de carga. Nuestros contactores de DC también están especialmente personalizados, todos con contactos plateados. La superficie de contacto de los contactos es mayor y puede lograr casi 100,000 tiempos de compromiso, aumentando significativamente la vida útil.

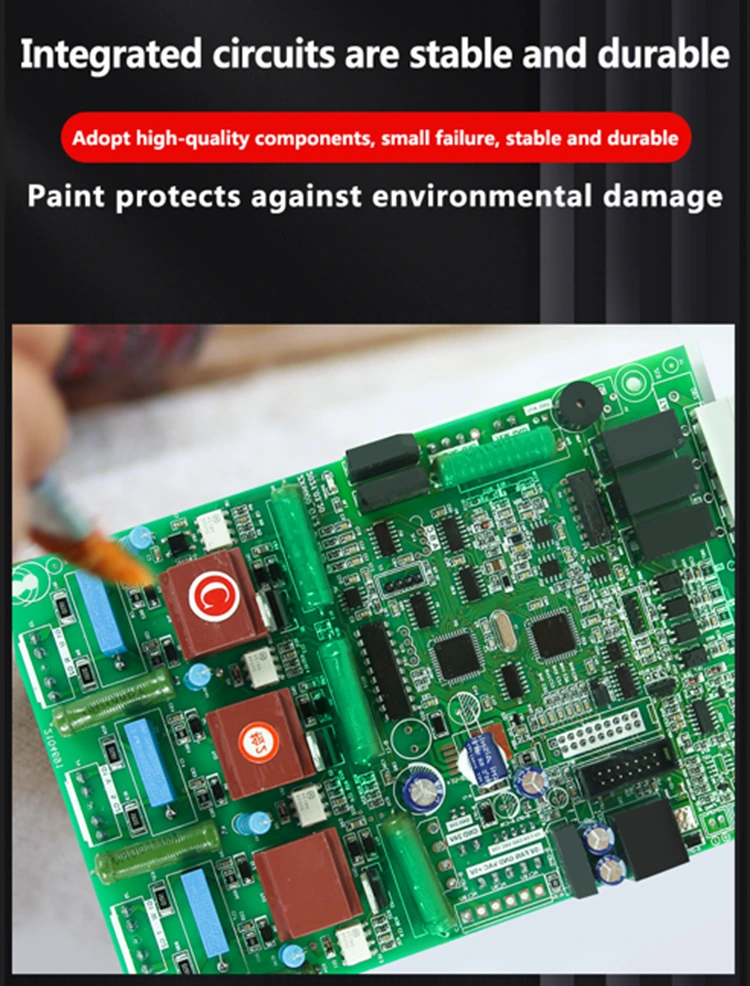

El objetivo principal de la pintura de cepillo de circuito de arranque suave (generalmente tres pintura anti-pintura, aislante o recubrimiento a prueba de humedad) es proteger la estabilidad y la vida útil de la placa de circuito en un entorno de trabajo complejo, para garantizar que la vida útil de la placa de circuito sea más larga, todos usamos parches de alta calidad y pluscos de alta calidad, la probabilidad de falla es muy baja y todo uso de la placa de circuito de la máquina antihisinta, a la altura de los enchufes de alta calidad. Mayor durabilidad y seguridad.

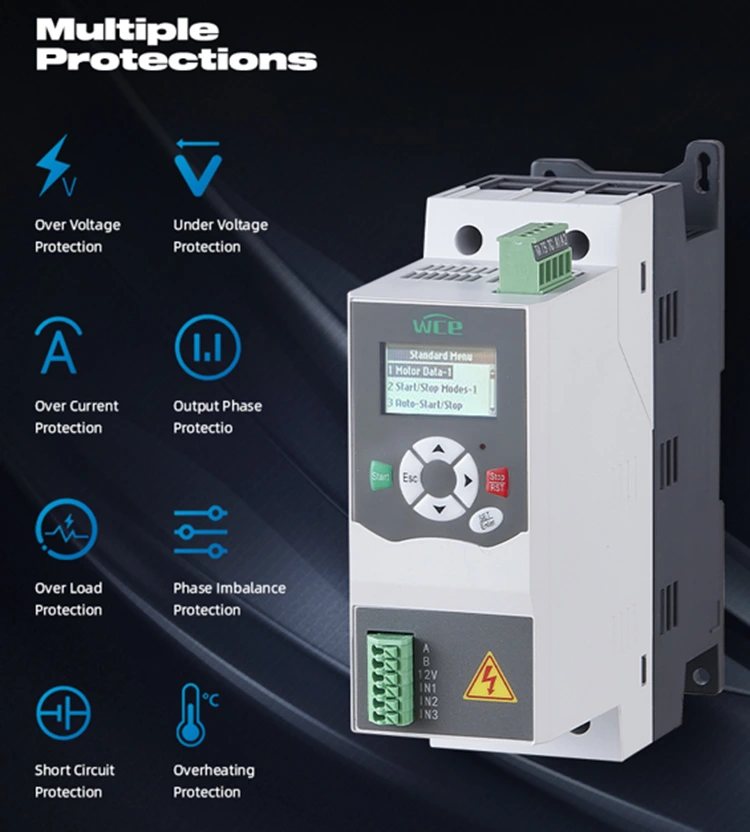

Funciones de protección múltiple: protección contra la subtensión, protección contra sobretensión, protección contra sobrecorriente, protección contra sobrecarga, protección de pérdida de fase, protección contra el desequilibrio trifásico, etc.

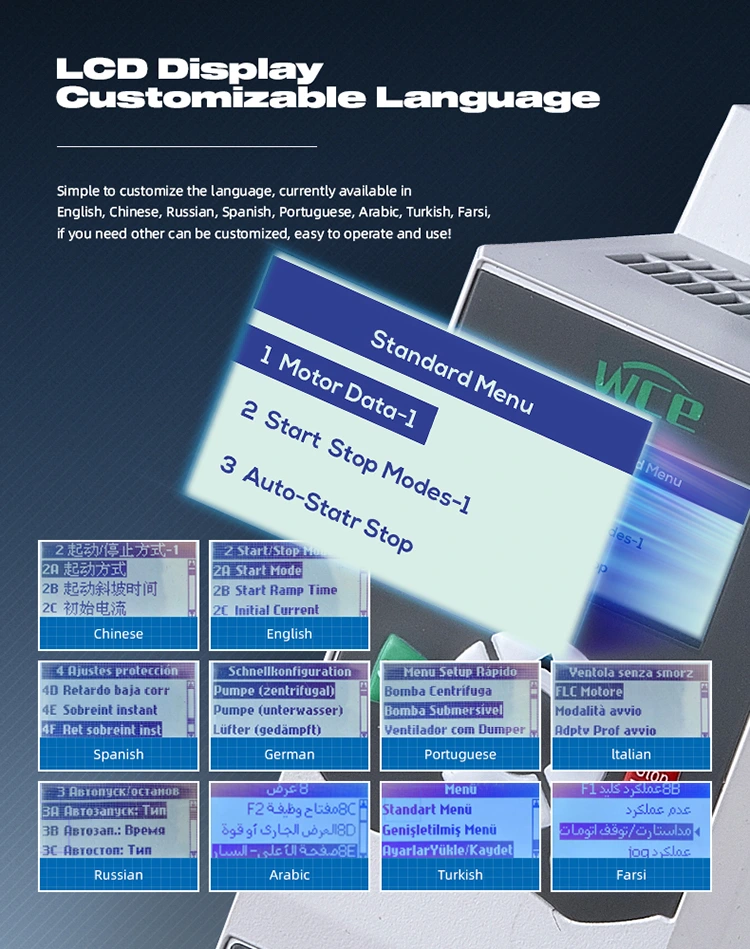

Pantalla LCD de cuatro líneas de alta definición, fácil de operar. Viene con múltiples pantallas de idiomas nacionales y se puede personalizar cuando sea necesario.

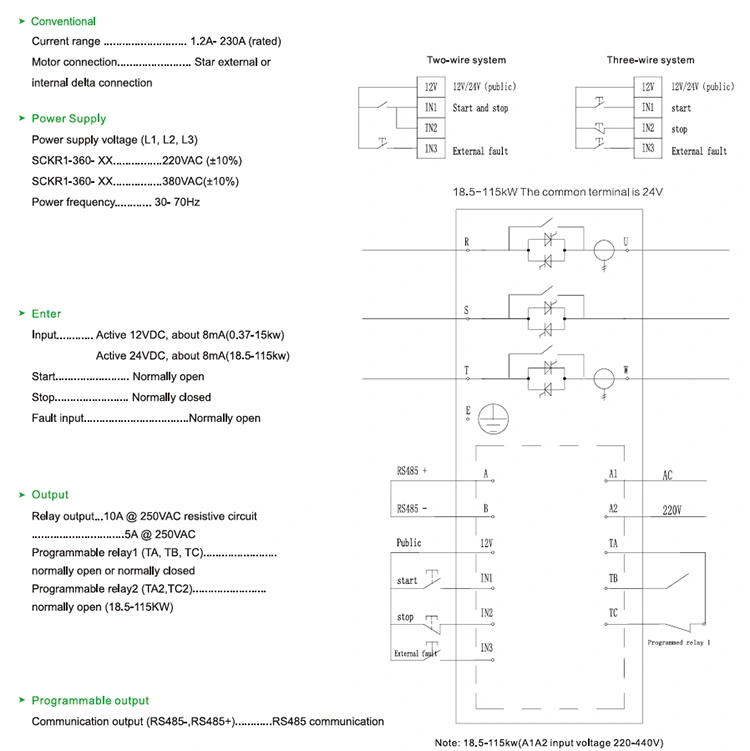

Diagrama de cableado de arranque suave.
