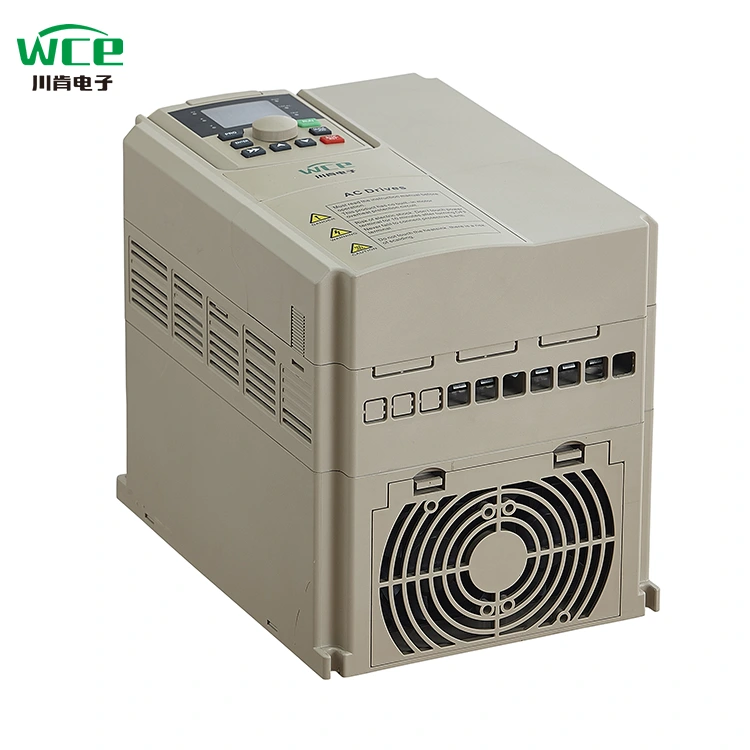

Control de frecuencia variable de 7.5kW para la bomba

La serie SCK300 es un inversor de alto rendimiento diseñado para la automatización industrial, que integra multifunción y alta eficiencia y ahorro de energía, y es adecuado para el control de la unidad de una variedad de equipos industriales.

Funciones y ventajas centrales

Tecnología de control de vectores avanzados: regulación de velocidad de alta precisión y operación estable, excelente respuesta dinámica.

Alta eficiencia y ahorro de energía: optimice la eficiencia de la operación del motor y reduzca significativamente el consumo de energía.

Compatibilidad amplia: admite condiciones de trabajo complejas de ventiladores, bombas, cintas transportadoras, trituradoras y otros equipos.

Escenario de la aplicación

Aplicación flexible en las siguientes áreas:

Control de fluido (ventilador, carga de bomba)

Transferencia de material (cinta transportadora, ascensor)

Maquinaria pesada (trituradora, mezcladora)

Expansión y actualización

Actualización perfecta al SCK350: mejorar el rendimiento y expandir los módulos funcionales reemplazando la placa de control.

Adaptación de equipos especiales como grúas: las tarjetas de expansión son compatibles después de la actualización para cumplir con los requisitos de escenarios profesionales, como el control de torque y la sincronización múltiple.

Con el diseño modular y las actualizaciones de tecnología, la serie SCK se puede adaptar a diversas necesidades de automatización industrial, desde básicas hasta avanzadas.

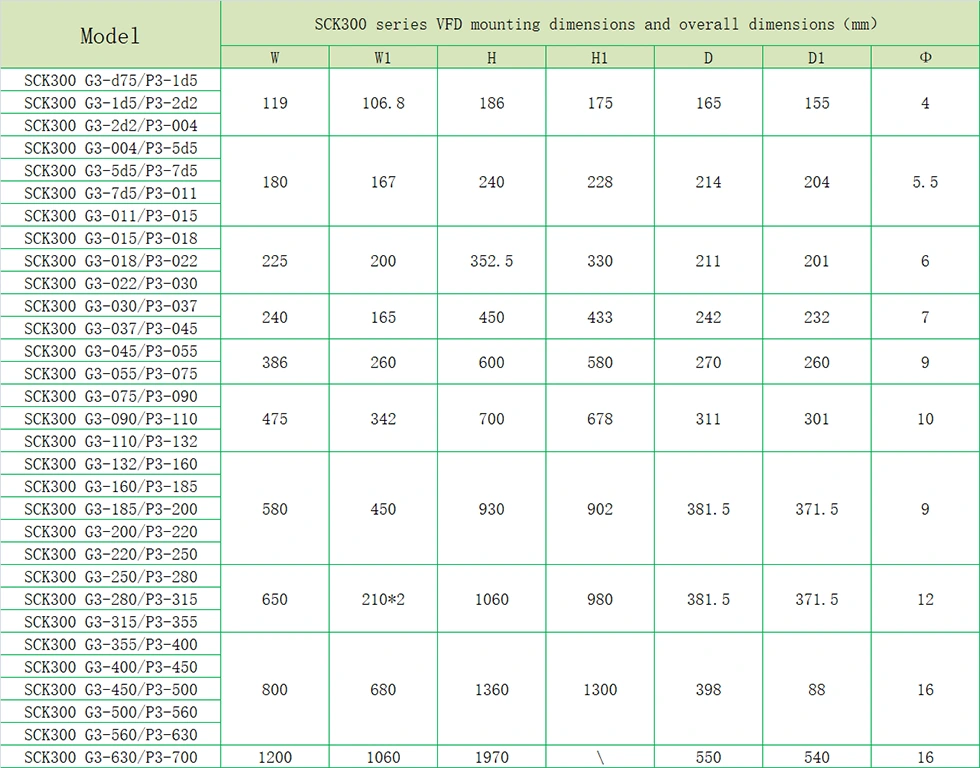

Parámetro del producto (especificación)

Característica del producto

● Características de E/S

◆ Rango de voltaje de entrada: 220V/380V/660V ± 15%

◆ Rango de frecuencia de entrada: 47 ~ 63Hz

◆ Rango de voltaje de salida: 0 ~ voltaje de entrada nominal

Rango de frecuencia de salida: 0 ~ 400Hz

● Características de la interfaz periférica

◆ Entrada digital programable: 8 entrada

◆ Entrada analógica programable: AI1: 0 ~ 10V Entrada, AI2: 0 ~ 10V o 0 ~ 20MA Entrada

◆ Abra la salida del colector: 1 salida

◆ Salida de retransmisión: 2 salidas

◆ Salida analógica: 2 salidas, 0/4 ~ 20MA o 0 ~ 10V respectivamente

● Características de rendimiento técnico

◆ Modo de control: sin control de vector PG, control V/F, control de par.

◆ Capacidad de sobrecarga: 150% calificado de 60 años; 180% calificado de corriente 10s

◆ Torque de arranque: sin control vectorial PG: 0.5Hz/150% (SVC)

◆ Ratio de velocidad: no PG Vector Control: 1: 100

● Características funcionales

◆ Modo de configuración de frecuencia: Configuración digital, configuración analógica, configuración de comunicación en serie, configuración de PID, etc.

◆ Función de control PID

◆ Función de control múltiple: control de velocidad 16

◆ Función de control de frecuencia de swing

◆ Falla de energía instantánea sin función de detener

◆ Función de clave rápida/jog: tecla de acceso directo multifunción definida libremente por los usuarios

◆ Función de ajuste de voltaje automático: cuando cambia el voltaje de la cuadrícula de energía, puede mantener automáticamente el voltaje de salida constante

◆ Proporcione hasta 25 tipos de funciones de protección de fallas: sobre la corriente, sobre voltaje, bajo voltaje, sobre temperatura, pérdida de fase, sobrecarga y otras funciones de protección

Aplicación de productos

Los productos pueden usarse en la industria metalurgia y química, compresores, grúas, ocasiones de ingeniería municipal.

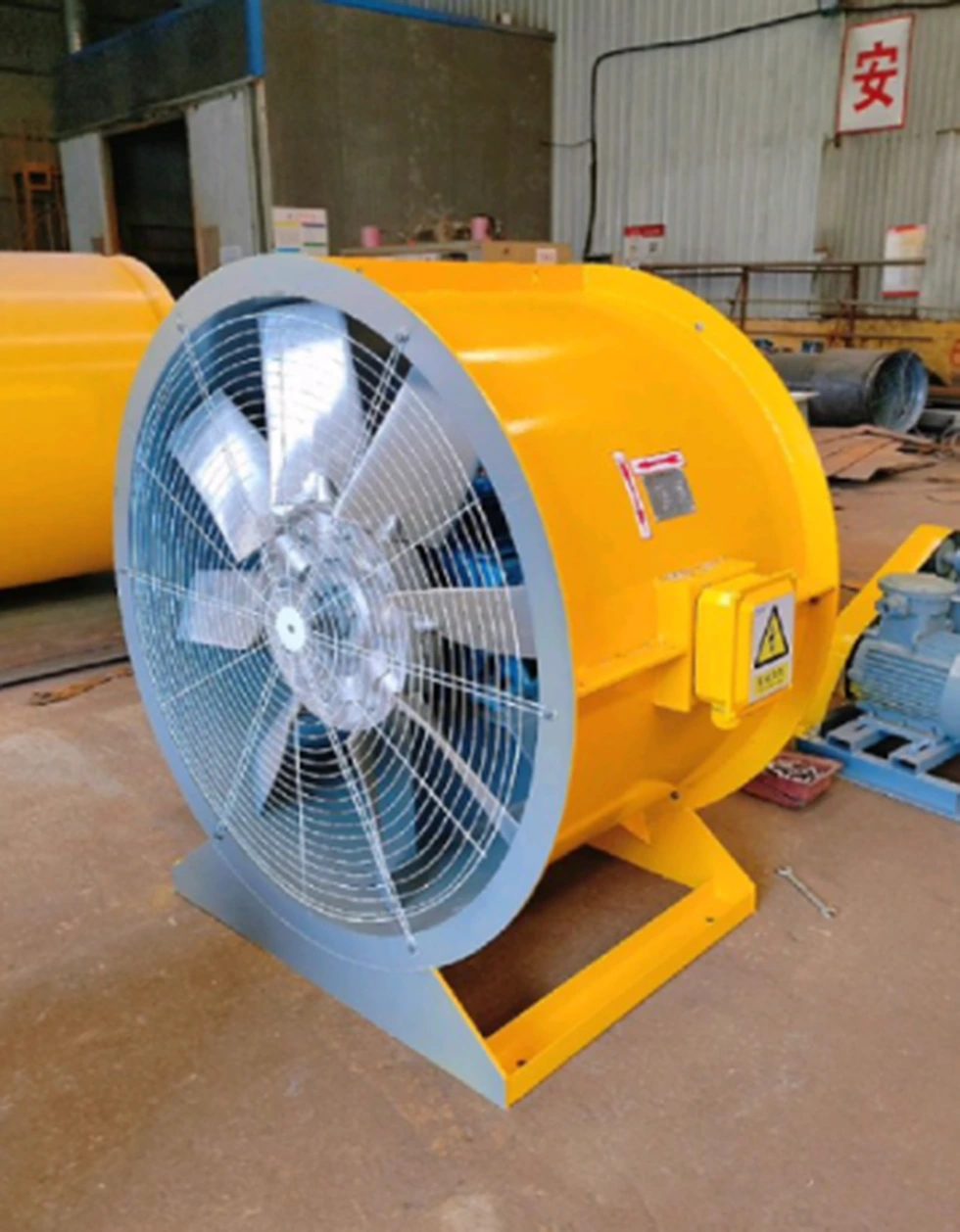

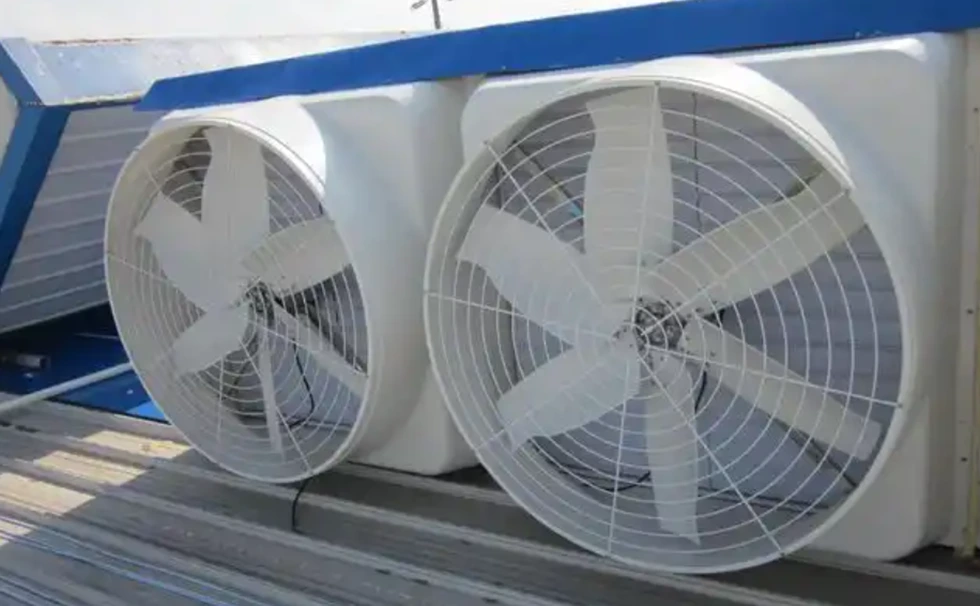

La aplicación del convertidor de frecuencia en el campo de los fanáticos no solo reduce en gran medida el consumo de energía, sino que también mejora la precisión del sistema y el nivel de automatización a través del control inteligente. La serie SCK300 de WCE, con su alta compatibilidad y algoritmos de ahorro de energía, puede cubrir las diversas necesidades de pequeños ventiladores a grandes fanáticos industriales, ayudando a las empresas a lograr una producción verde y eficiente.

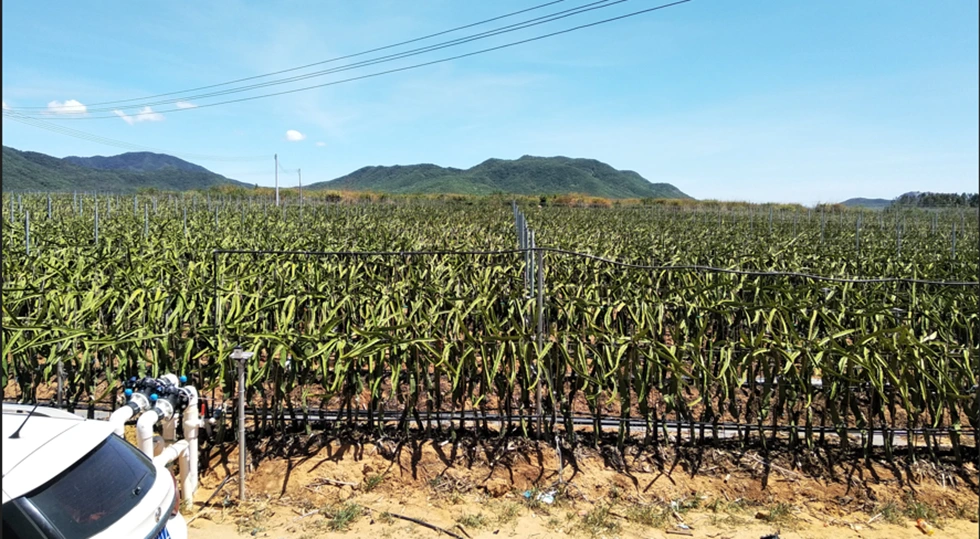

Riego de campo

En el riego agrícola, VFD para el suministro de agua a presión constante es casi estándar. En primer lugar, en el proceso de iniciar la bomba, el VFD puede aumentar gradualmente su frecuencia de operación, para que la bomba pueda funcionar lentamente, de modo que el agua no cause demasiado impacto en la tubería. El VFD se puede usar junto con un medidor de presión remoto o sensor de presión para igualar la presión en nuestras tuberías. Finalmente, el VFD puede controlar la tubería de protección de presión, pero también a través de su propia sobrecarga, subcarga, sobrepresión y protección de subpresión para reducir el daño de la bomba.

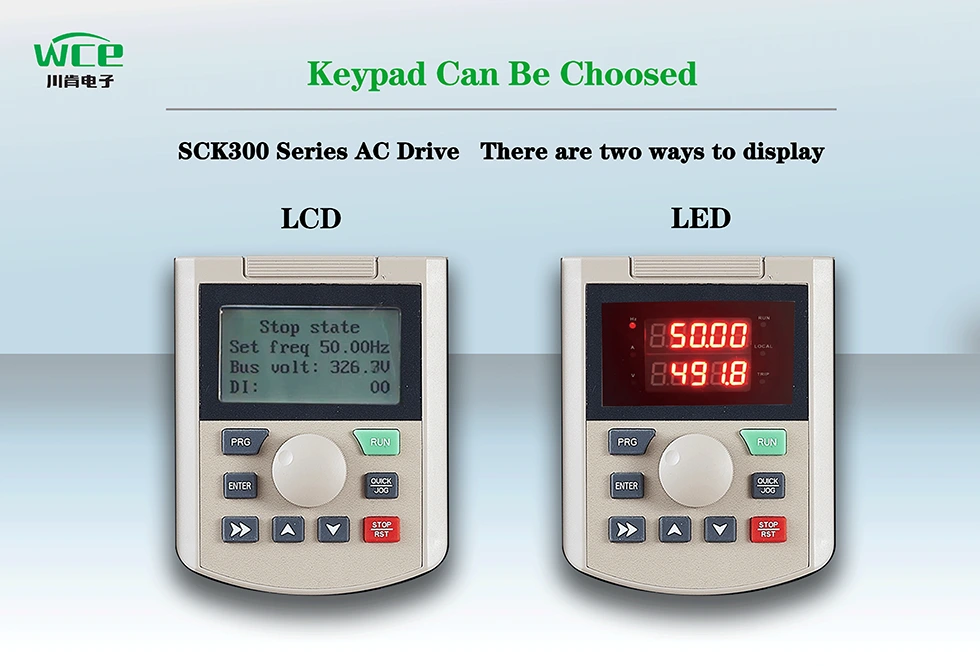

Hay dos modos de visualización disponibles:

1. Pantalla de LCD: Ven con pantalla china e inglesa, también puede personalizar los idiomas rusos, portugueses, españoles, persa y otros.

2. Pantalla liderada: pantalla de tubo digital tradicional, pantalla de doble línea, observa dos conjuntos de datos al mismo tiempo.

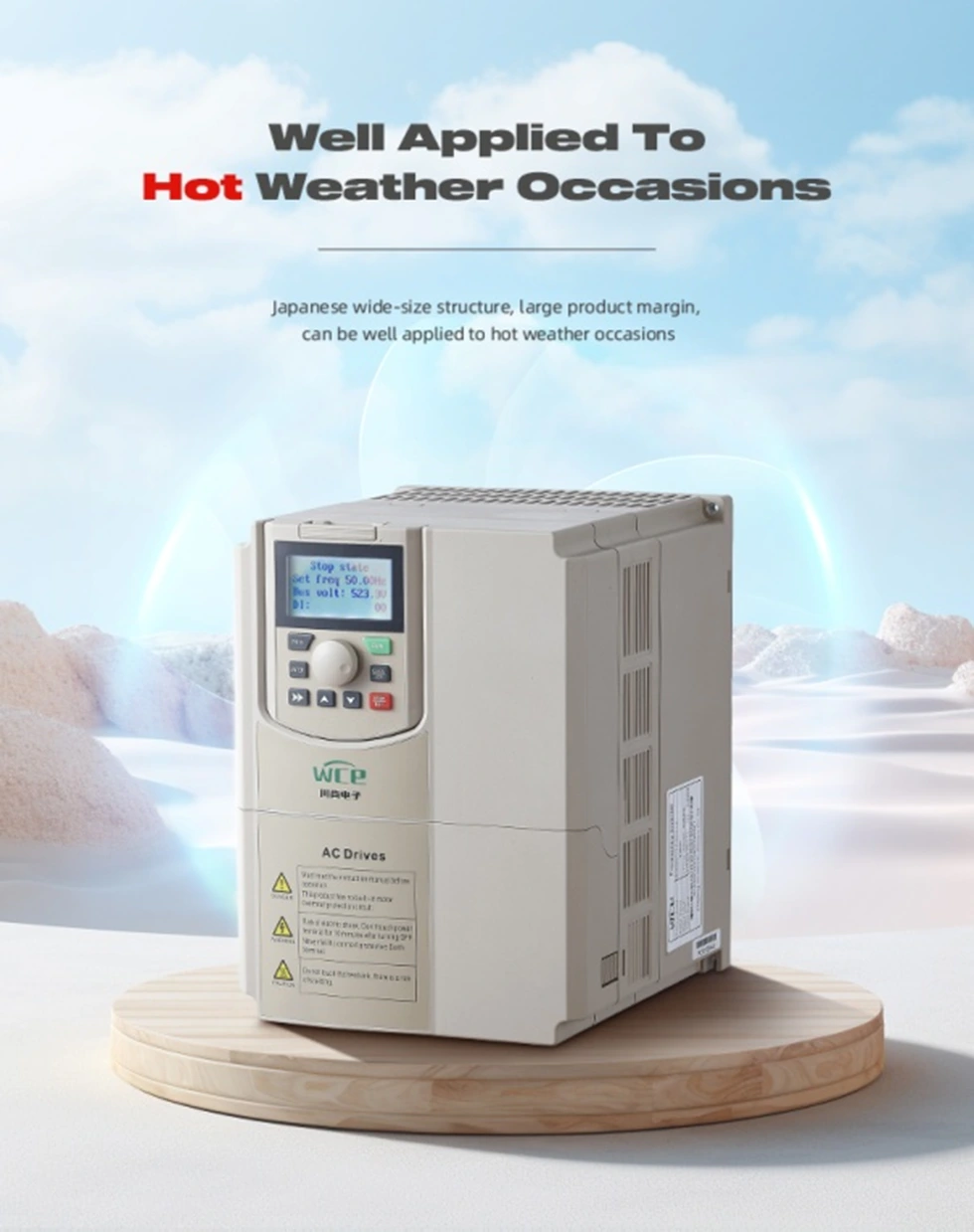

VFD adopta un diseño estructural amplio y a gran escala, integra componentes de enfriamiento de gran tamaño y tiene una alta capacidad de operación continua de carga y una tasa de utilización de alta eficiencia. Al fortalecer el sistema de enfriamiento y la selección de componentes resistentes a la alta temperatura, puede adaptarse de manera estable a la alta temperatura y las duras condiciones de trabajo como el tropical.

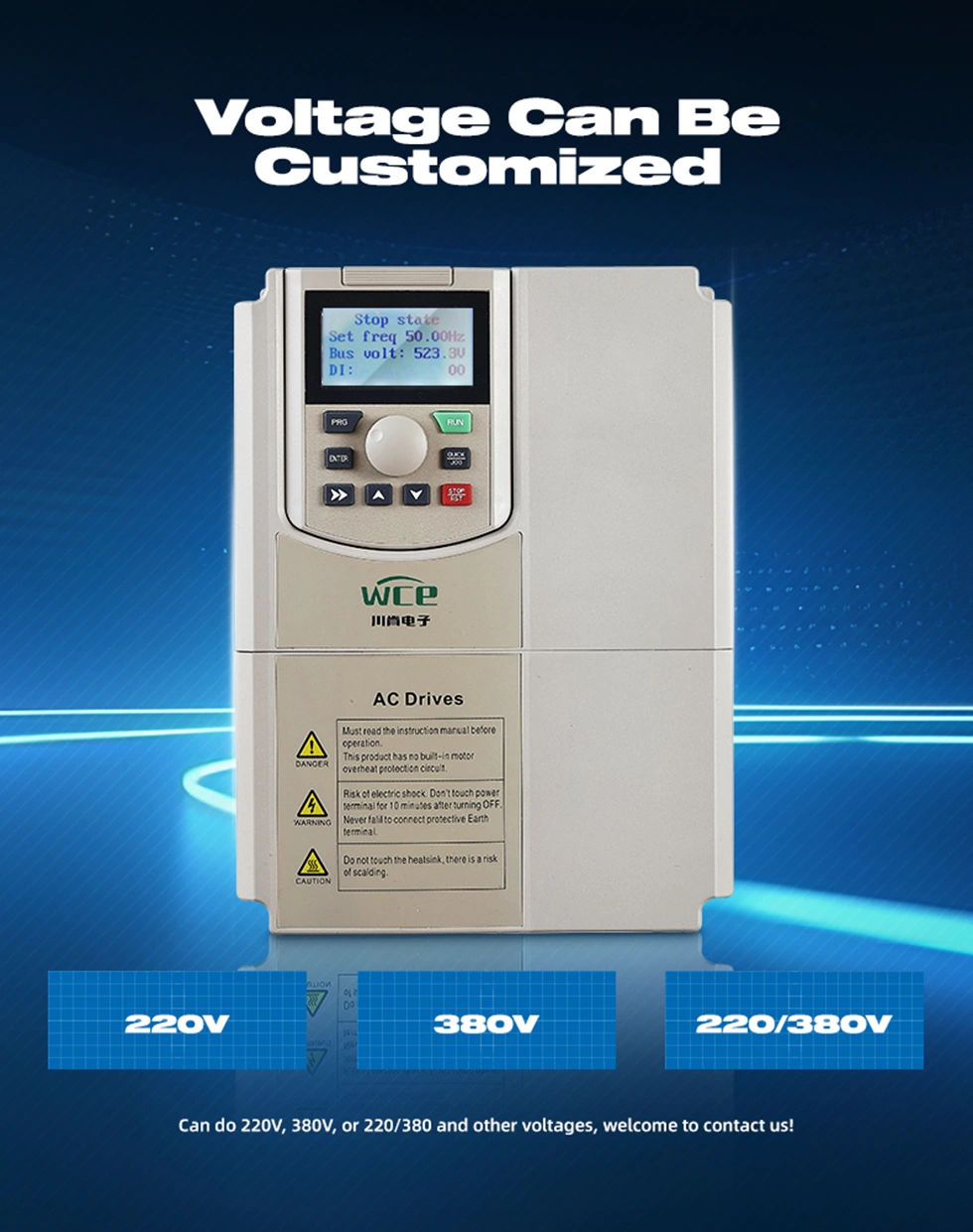

Se pueden personalizar varios tipos de modos de entrada y salida:

1.3p 380V Entrada a la salida 3P 380V.

2. Entrada de 3p220V a la salida 3p220V.

3. Entrada de 3p660v a la salida de 3p660v.

4. Entrada de 1p220V a la salida 3P 380V.

5. 1p220V Entrada a la salida de 3p220v.

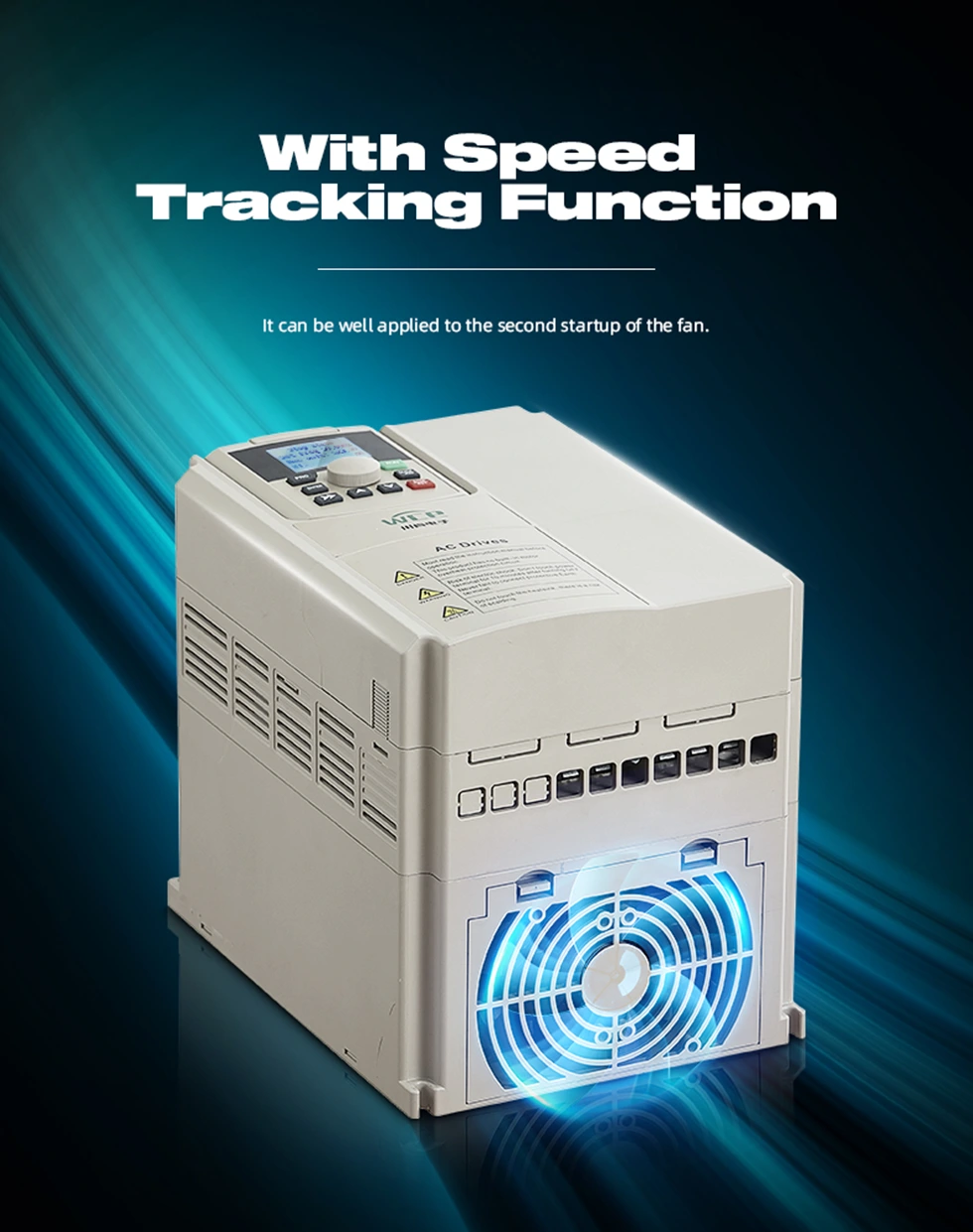

Con la función de seguimiento de velocidad, puede un mejor comienzo.

Viene con Modbus RTU Communication, y también puede implementar Modbus TCP, PRPFIBUS y PROFINET agregando tarjetas de expansión.

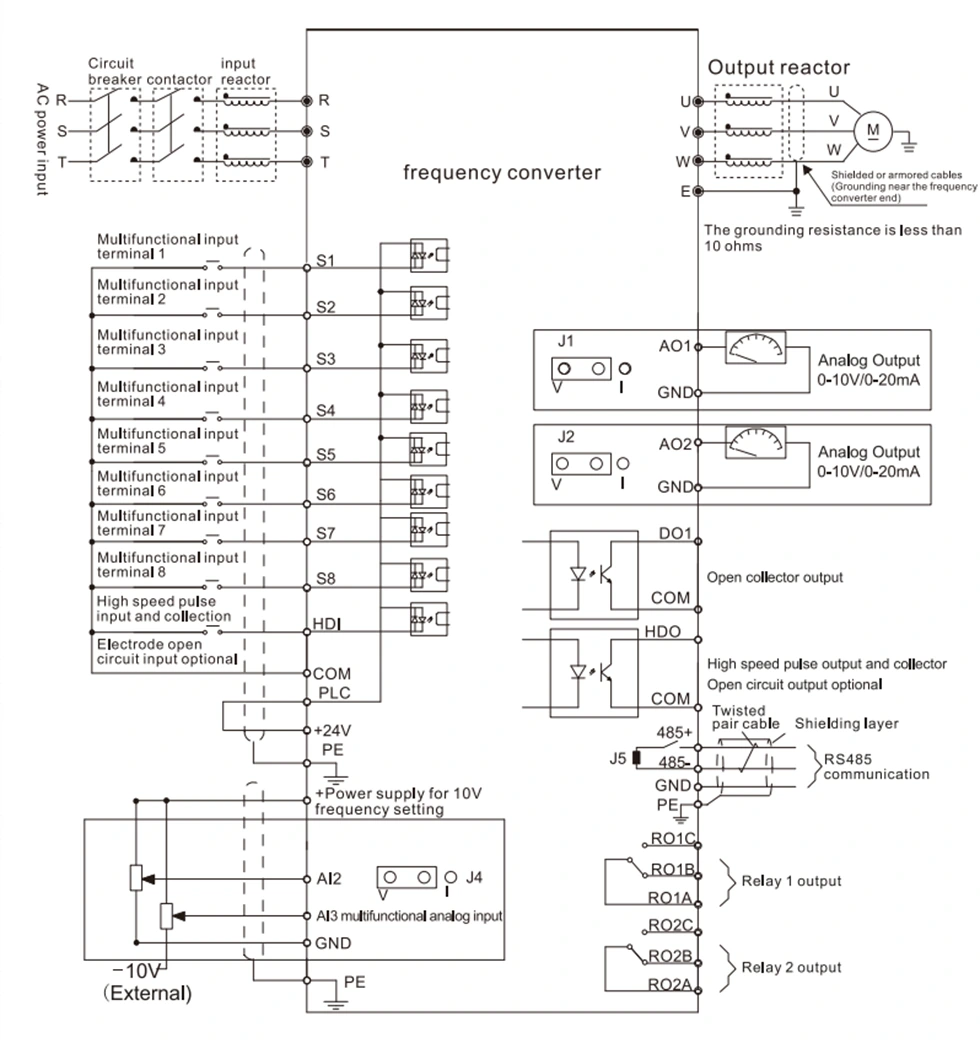

Diagrama de cableado VFD.
