380V 380V en línea de arranque suave

String Stof Starters de la serie 6800: el excelente rendimiento lidera la industria

En el campo de los equipos eléctricos industriales, el rendimiento del arranque suave afecta directamente la eficiencia operativa y la estabilidad del equipo. Con sus muchas ventajas únicas, la serie 6800 de titulares suaves se destacan en el mercado y se convierte en la primera opción de muchas empresas.

1, interfaz de operación humanizada, totalmente conveniente

La serie 6800 de entrantes suaves está equipado con una pantalla LCD y una interfaz clara que facilita a los usuarios realizar configuraciones de parámetros complejas y operaciones diarias. Más íntimo es que el sistema viene con dos idiomas, la pantalla china e inglesa, para satisfacer las necesidades de los usuarios en diferentes regiones, incluso si los proyectos de cooperación transfronteriza, no hay necesidad de preocuparse por los obstáculos operativos.

2, Función de comunicación potente, control remoto sin preocupaciones

Esta serie de entrantes suaves viene con la función de comunicación Modbus 485 convencional, que puede acceder fácilmente a varios sistemas de control automático para lograr un monitoreo y depuración remotos. No solo eso, sino también una aplicación móvil personalizada de acuerdo con las necesidades del usuario, siempre que haya una cobertura de red, los usuarios pueden controlar remotamente el arranque suave en cualquier momento y en cualquier lugar, mejorando en gran medida la flexibilidad y la puntualidad de la gestión de equipos, proporcionando un fuerte soporte para la producción inteligente de empresas.

3, diseño exquisito, instalación fácil y conveniente

Los arrancadores suaves de la serie 6800 están diseñados con espacio de instalación y conveniencia en mente. Su tamaño más pequeño y su peso más ligero, ya sea en la instalación de nuevos equipos o la transformación de sistemas antiguos, puede adaptarse fácilmente a varios escenarios, el proceso de instalación es simple y rápido, ahorra efectivamente el tiempo de instalación y los costos de mano de obra.

4, disipación de calor eficiente para garantizar un funcionamiento estable

El rendimiento de la disipación de calor es la clave para la operación estable del arranque suave. La serie 6800 adopta ventiladores DC de alta velocidad de 24 V para lograr una disipación de calor general de 360 ​​° y una fuerte energía eólica, lo que puede disipar rápidamente el calor generado por la operación del equipo, asegurar que el arranque blando pueda mantener una operación estable en diversas condiciones de trabajo, extender la vida útil del servicio del equipo y reducir la incidencia de la falla causada por el sobrecalentamiento.

5, métodos de control múltiples para satisfacer diversas necesidades

En comparación con los entrantes suaves convencionales, la serie 6800 tiene un nuevo control de par de torque cuadrado. Al comenzar, puede generar un par más grande, lo que hace que el motor arrance más fácilmente, especialmente para aquellos equipos de carga con requisitos más altos para iniciar un par, como ventiladores grandes, bombas de agua, etc., resuelve efectivamente el problema de las dificultades de inicio, mejorar la eficiencia de la operación del equipo.

6, diseño de cableado innovador, instalación simple y eficiente

Los arrancadores suaves de la serie 6800 cuentan con terminales de control de plug-and-Pull, un diseño innovador que simplifica enormemente el proceso de instalación. Los usuarios solo necesitan desenchufar cada terminal, completar el cableado y luego volver a insertarlo, sin operaciones de cableado complejas, reduciendo la dificultad de la instalación, mejorar la eficiencia laboral, incluso los no profesionales pueden comenzar fácilmente.

7, funciones de soporte de bomba rica, solución única

Teniendo en cuenta la particularidad del escenario de aplicación de la bomba de agua, la serie 6800 viene con funciones de soporte de la bomba de agua, lo que puede realizar fácilmente las funciones de la bola flotante, el medidor de presión de contacto eléctrico, el relé del nivel de suministro de agua y el relé de nivel de drenaje. A través de estas funciones, puede controlar con precisión el inicio y la parada de la bomba, realizar el suministro y el drenaje automático de agua, y proporcionar una solución inteligente única para que el sistema de la bomba satisfaga las diversas necesidades de diferentes usuarios en el campo del suministro de agua y el drenaje.

8, rendimiento de costo ultra alto, elección económica y práctica

En términos de precio, la serie 6800 de titulares suaves son extremadamente competitivos. En comparación con el autocabineto tradicional, su precio es 10% más barato y para equipos de energía pequeño, también admite el montaje de pared, ahorrando más espacio de instalación y costo. Un rendimiento de alto costo, para que las empresas disfruten de productos de alto rendimiento al mismo tiempo, sin tener una presión de costo excesiva, realmente se den cuenta de la combinación perfecta de practicidad económica y un excelente rendimiento.

Con su excelente rendimiento en la interfaz de operación, función de comunicación, diseño e instalación, rendimiento de disipación de calor, modo de control, diseño de cableado, función de soporte de la bomba y rendimiento de costos, el arranque suave de la serie 6800 se ha convertido en el líder en el campo de los equipos eléctricos industriales, inyectando un fuerte impulso para el desarrollo de diversas industrias.

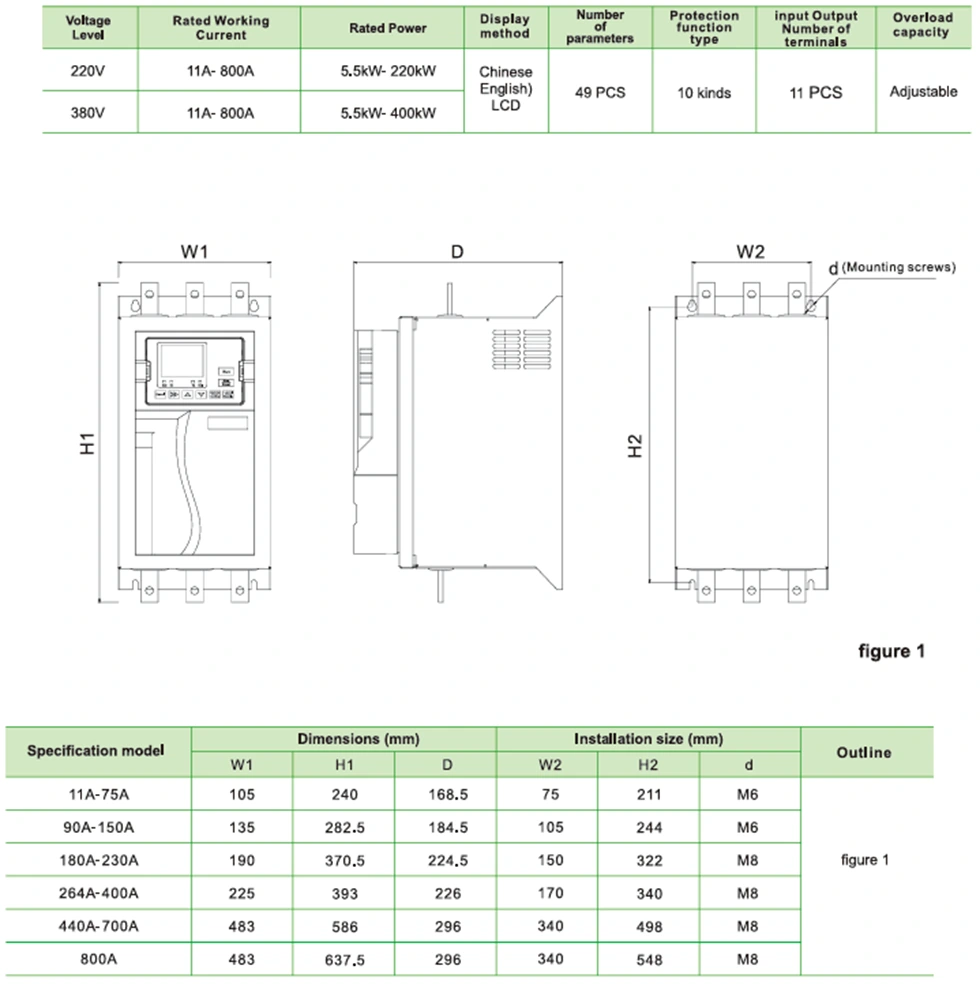

Parámetro del producto (especificación)

Característica del producto

1, función de comunicación

Viene con Modbus RTU Communication, PROFIBUS y PROFINET Communication se pueden agregar agregando tarjetas de expansión.

2, puede ser teclado externo +4 líneas de pantalla LCD

El teclado se puede insertar y eliminar rápidamente para satisfacer las necesidades de operación remota.

3, función de protección del motor más integral

Protección contra sobretensión, protección contra la subtensión, protección contra sobrecorriente, protección contra sobrecarga, protección de la subida, protección de pérdida de fase, falla de derivación, falla del tiristor, desequilibrio de corriente trifásica, protección contra sobrecalentamiento, etc.

4, amplio rango de voltaje de la fuente de alimentación

Cumplir con el voltaje de entrada de la fuente de alimentación principal de 220-440V de propósito general.

5. Terminales conectables

1 conjunto de terminales de comunicación, 4 terminales de entrada de entrada, 1 conjunto de salida analógica, 2 conjuntos de relés programables.

◆ Fuente de alimentación trifásica: AC220V, AC380V, AC440V ± 10%

◆ Corriente clasificada: 11a-400a,

◆ Motor aplicable: Motor asíncrono de AC de tipo AC de la jaula de ardilla general

◆ Modo de inicio: rampa de voltaje, rampa de corriente, par

◆ Modo de estacionamiento: parada suave, parada gratis

◆ Entrada lógica: impedancia 1.8kΩ, potencia +24V

◆ Frecuencia de inicio: se recomienda comenzar no más de 10 veces por hora

◆ Nivel de protección: IP20

◆ Modo de enfriamiento: enfriamiento de aire

◆ Modo de instalación: cuelga de pared

◆ Condiciones ambientales: la altitud excede los 2000 metros, la capacidad debe reducirse en consecuencia, y la temperatura ambiente está entre -10 y +40 ° C

La humedad correspondiente no excede el 95%(20 ℃ ± 5 ℃), sin gas inflamable, explosivo, corrosivo, sin polvo conductor, instalación interior, buena ventilación, vibración inferior a 0,5 g

Aplicación de productos

Los productos pueden usarse en la industria metalurgia y química, compresores, grúas, ocasiones de ingeniería municipal.

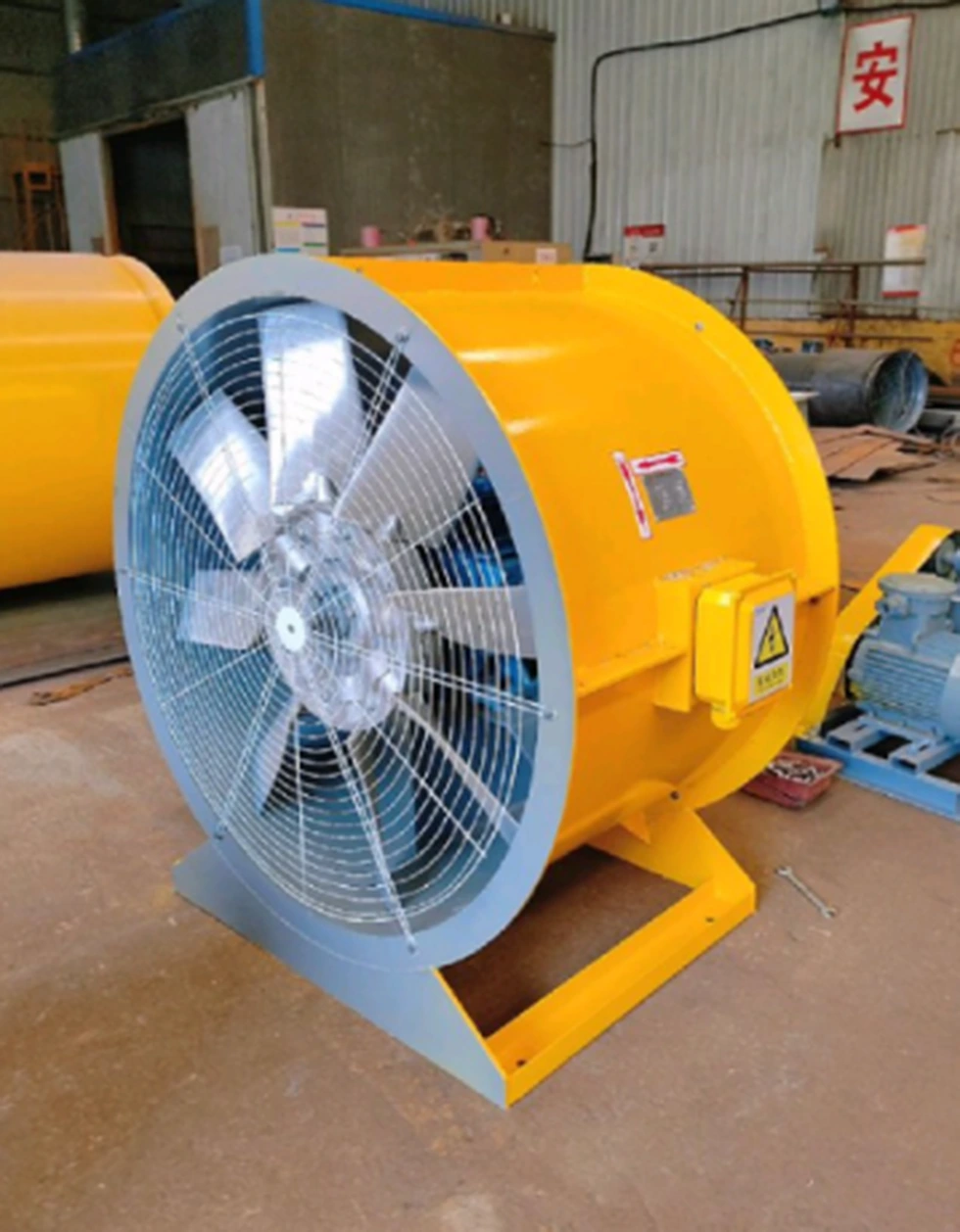

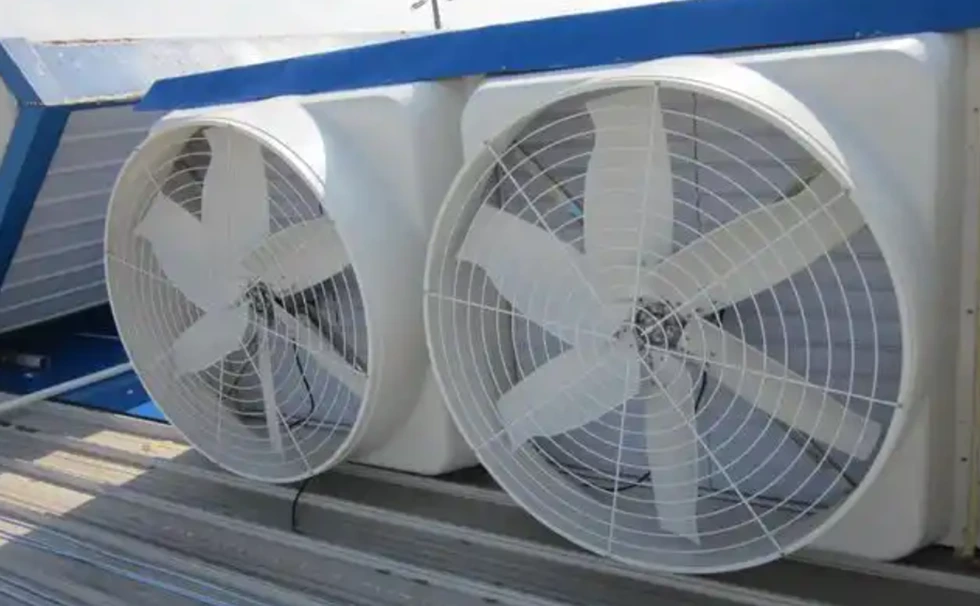

Admiradores

El abridor suave no solo reduce en gran medida la fricción y la inercia del ventilador debido a la gran inercia de la cuchilla y el rotor, sino que también evita el daño del cojinete del ventilador, el cinturón, la cuchilla y otras partes debido al torque instantáneo excesivo. Los arrancadores suaves de la serie SCKR1-6800 de WCE, con su alta compatibilidad y algoritmos de ahorro de energía, pueden cubrir diversas necesidades de pequeños fanáticos a grandes fanáticos industriales, ayudando a las empresas a lograr una producción verde y eficiente. La aplicación del arranque suave en el ventilador resuelve efectivamente los problemas de alto choque de corriente de arranque y mecánica, especialmente para el escenario que no requiere una regulación de velocidad, pero necesita un comienzo y detenerse suave. La selección razonable y la configuración de los parámetros son clave, lo que puede mejorar significativamente la confiabilidad del sistema y la economía.

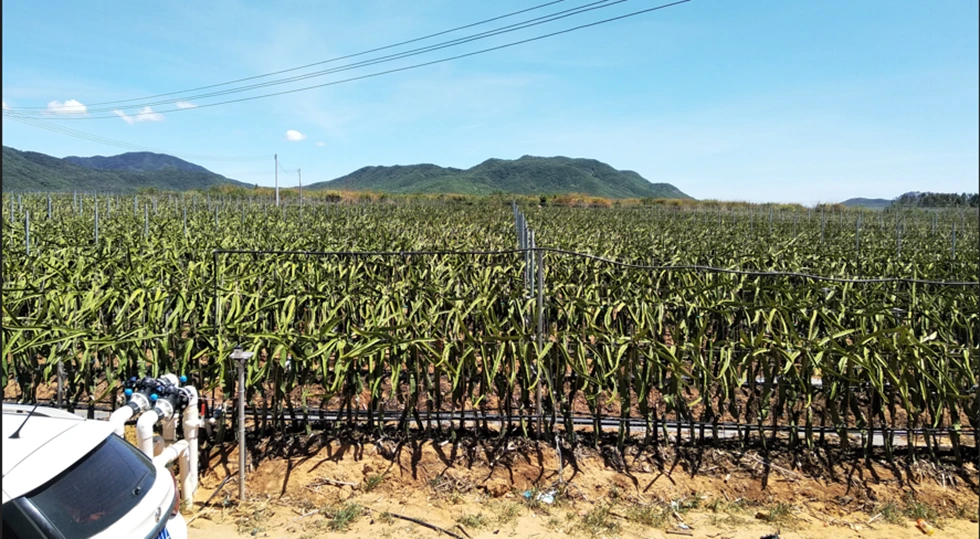

Riego de campo

En comparación con los convertidores de frecuencia, los arrancadores blandos cuestan menos y son adecuados para escenarios de riego sin regulación de velocidad. En el sistema de riego de campo, el arrancador suave actúa principalmente sobre el motor asincrónico trifásico que impulsa la bomba de agua, y adopta el inicio de la pendiente de voltaje o el modo de arranque limitado de corriente, de modo que la velocidad del motor aumenta gradualmente de cero a la velocidad nominal, evitando la corriente alta instantánea generada por el inicio directo tradicional. Cuando se apaga, la función de parada suave opcional, mediante una reducción lineal de voltaje para reducir suavemente la velocidad de la bomba, inhibe el efecto de martillo de agua. El arranque suave resuelve efectivamente los problemas de alto impacto de corriente, concentración de estrés mecánico y efecto de martillo de agua del motor de la bomba a través de un control flexible de inicio y múltiples mecanismos de protección en el sistema de riego de campo, y mejora significativamente la confiabilidad y la economía del sistema.

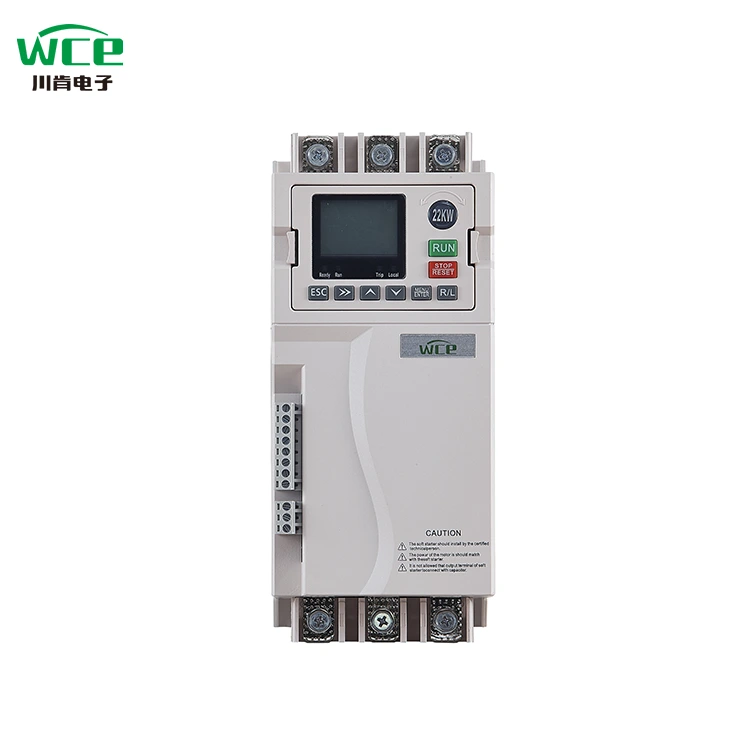

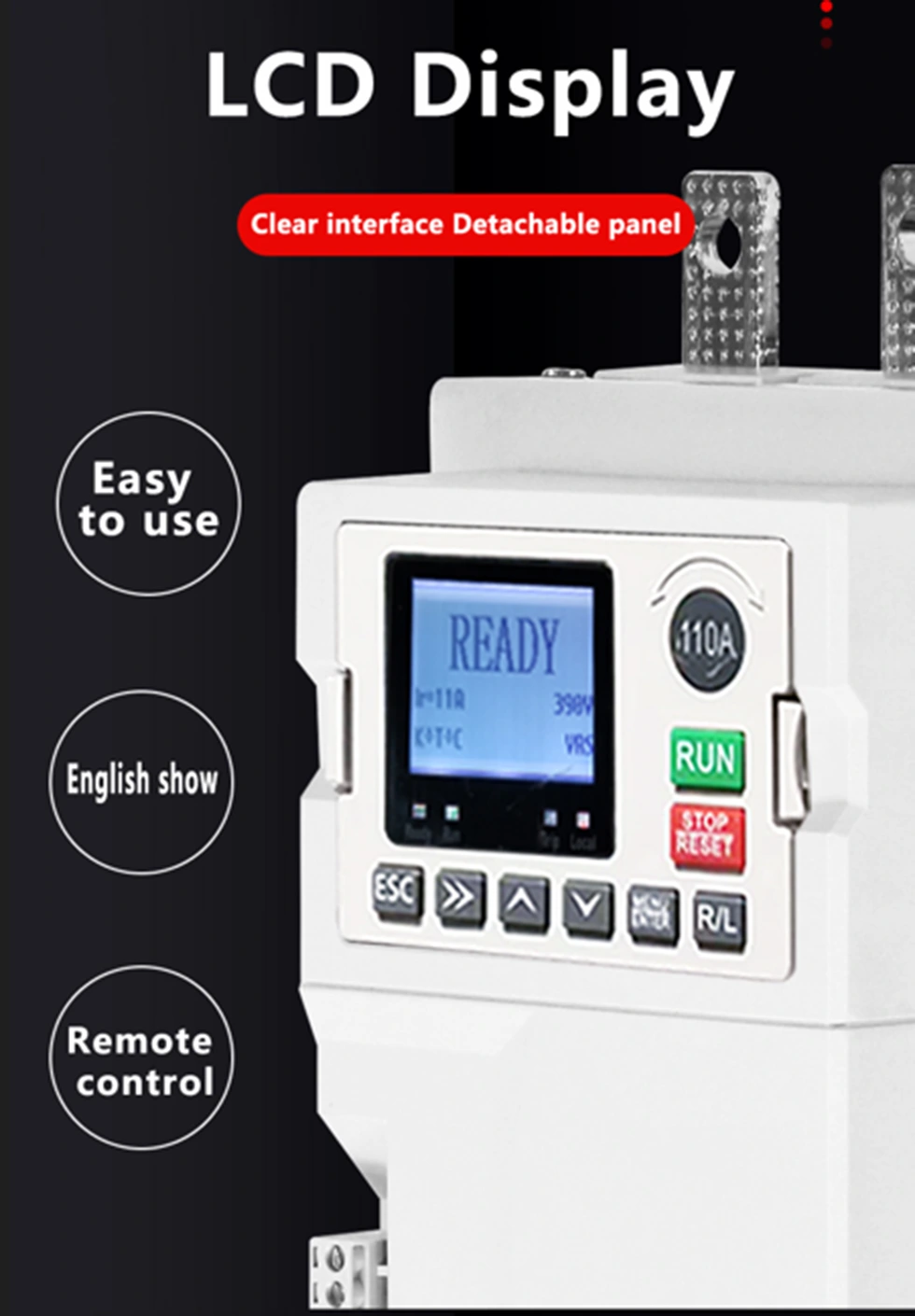

Pantalla HD LCD de cuatro líneas, fácil de operar. Viene con exhibición bilingüe en chino e inglés, si es necesario, puede personalizar el idioma. Teclado conectable, fácil de mover.

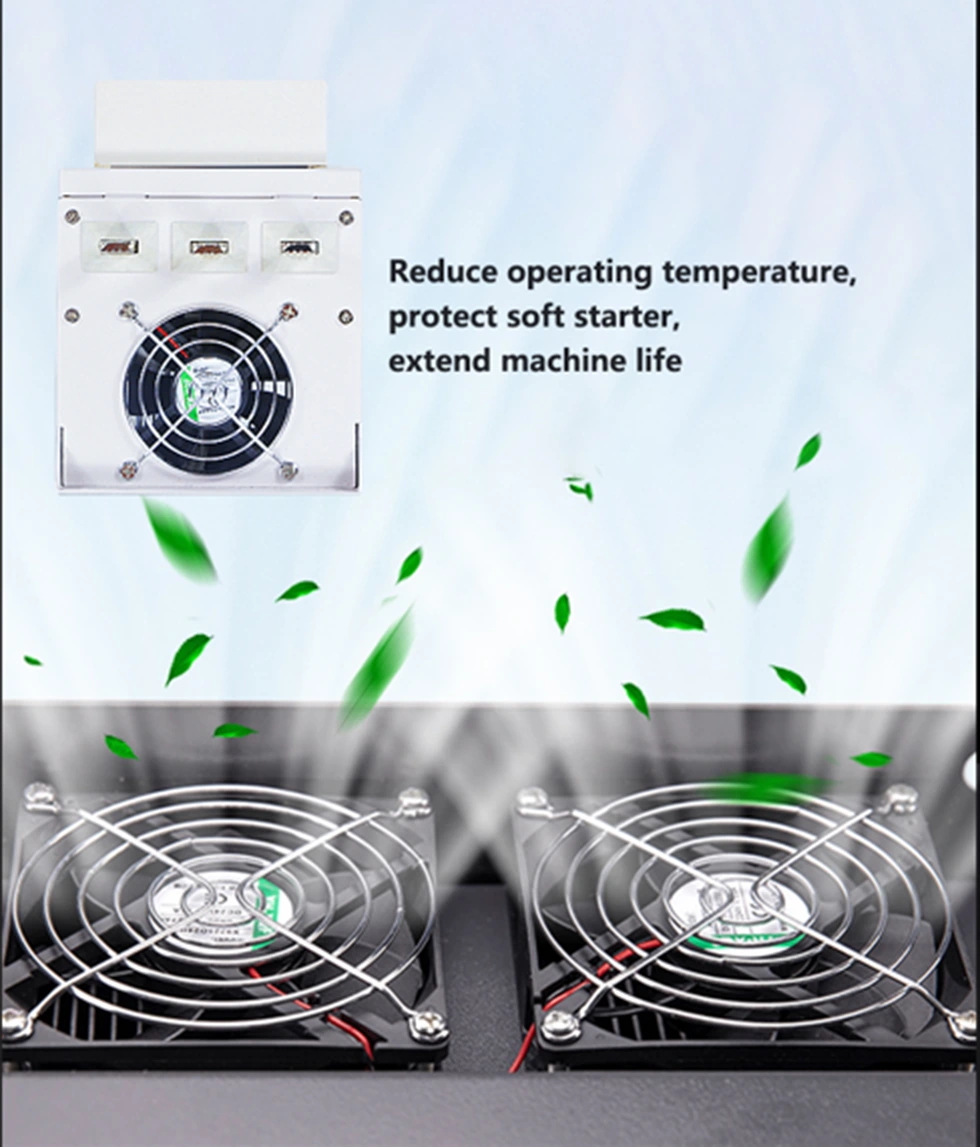

El arranque suave generará calor durante la operación debido a la corriente que pasa a través del tiristor. Si la temperatura del tiristor es demasiado alta, puede estar dañada, por lo que necesitamos instalar ventiladores para enfriarlo. Todos los arrancadores suaves de la serie 6800 usan ventiladores DC de alta velocidad de 24 V, disipación de calor general de 360 ​​° y viento más fuerte. No solo reduce el apagado no planificado causado por el sobrecalentamiento, sino que también extiende significativamente la vida útil del iniciador suave.

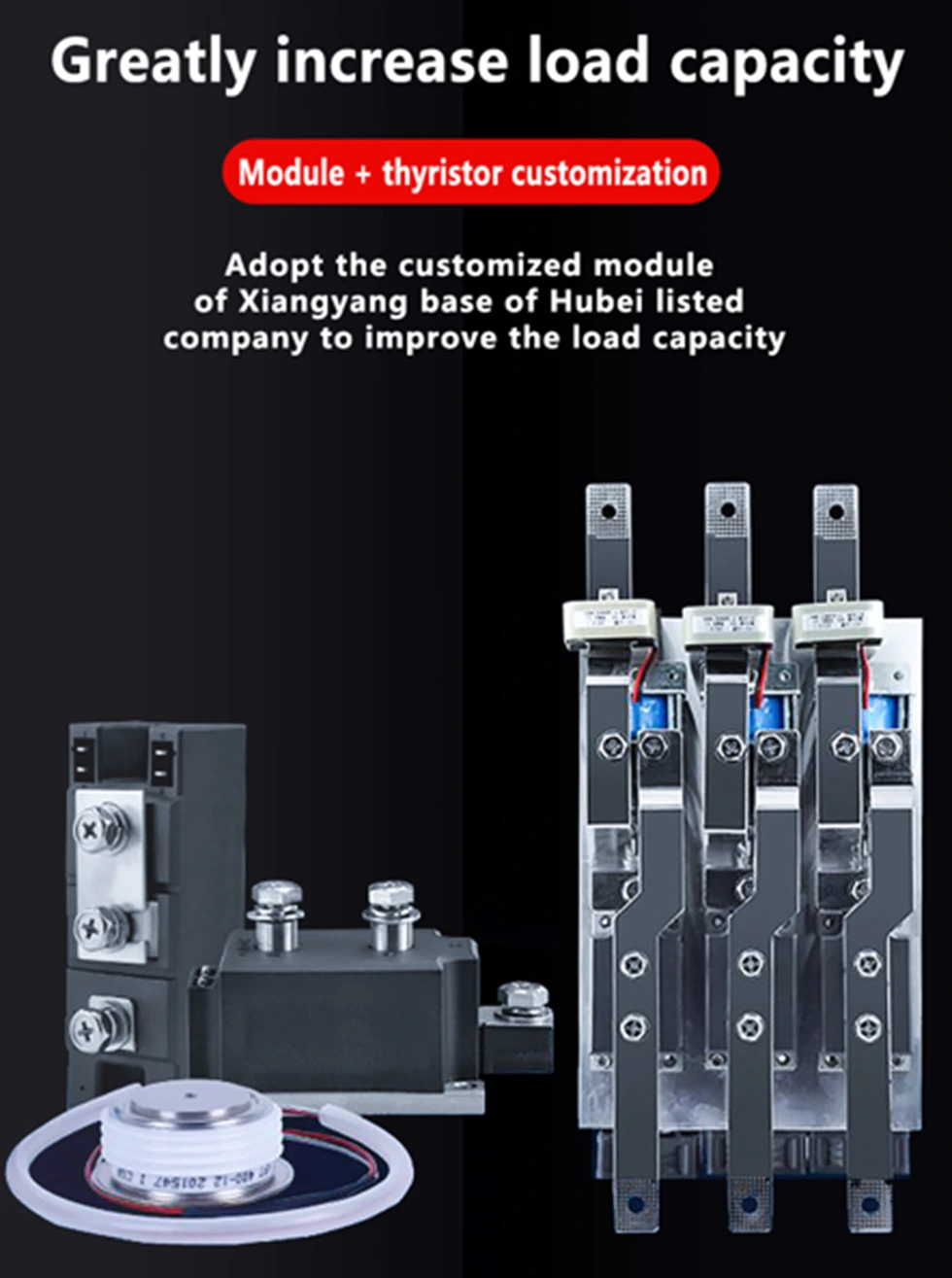

Tenemos una profunda cooperación con Hubei Taiji, una empresa nacional que cotiza en la lista, y utilizamos módulos y tiristores personalizados, diferentes de los módulos genéricos suministrados en el mercado, para mejorar la capacidad de carga.

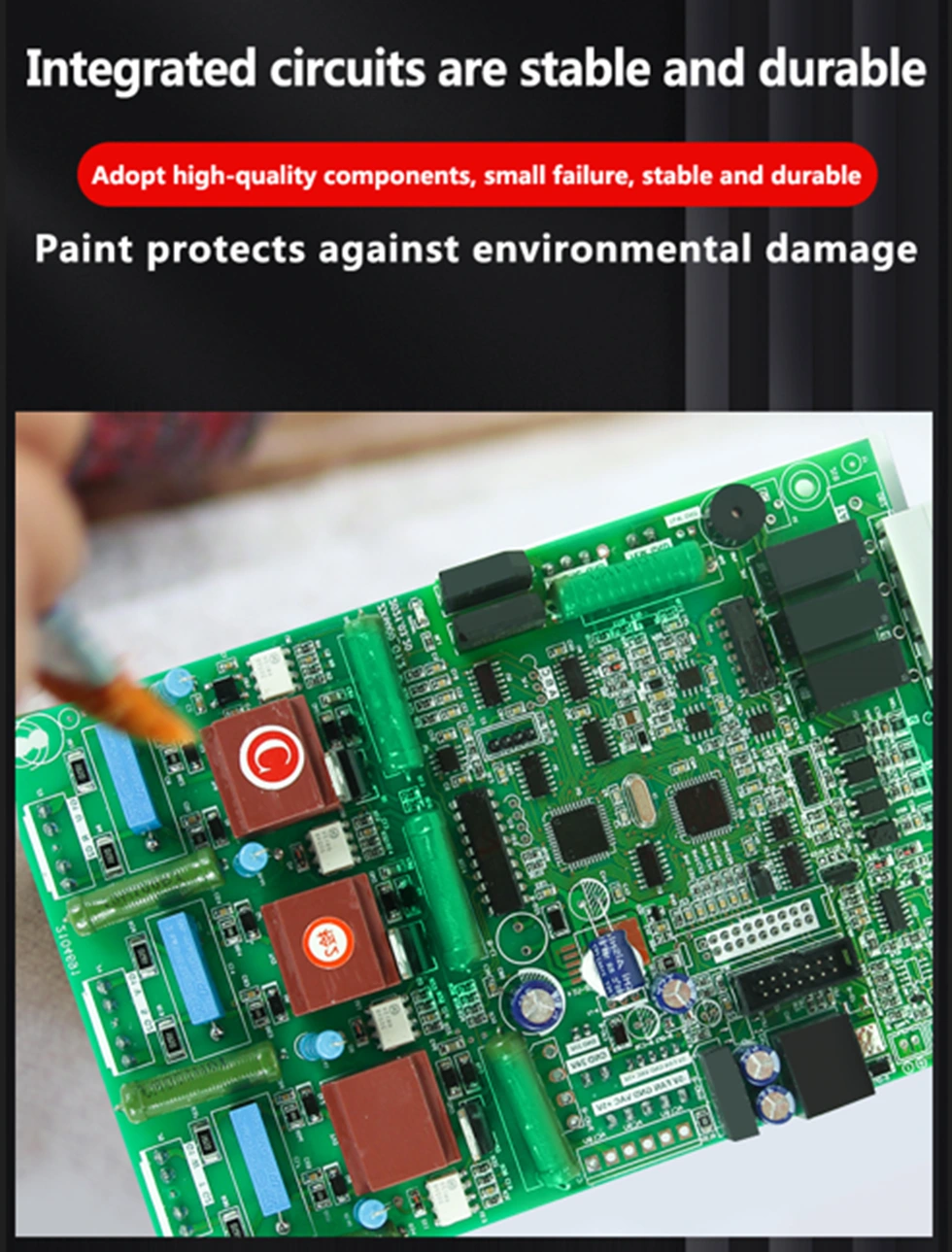

El objetivo principal de la pintura de cepillo de circuito de arranque suave (generalmente tres pintura anti-pintura, aislante o recubrimiento a prueba de humedad) es proteger la estabilidad y la vida útil de la placa de circuito en un entorno de trabajo complejo, para garantizar que la vida útil de la placa de circuito sea más larga, todos usamos parches de alta calidad y pluscos de alta calidad, la probabilidad de falla es muy baja y todo uso de la placa de circuito de la máquina antihisinta, a la altura de los enchufes de alta calidad. Mayor durabilidad y seguridad.

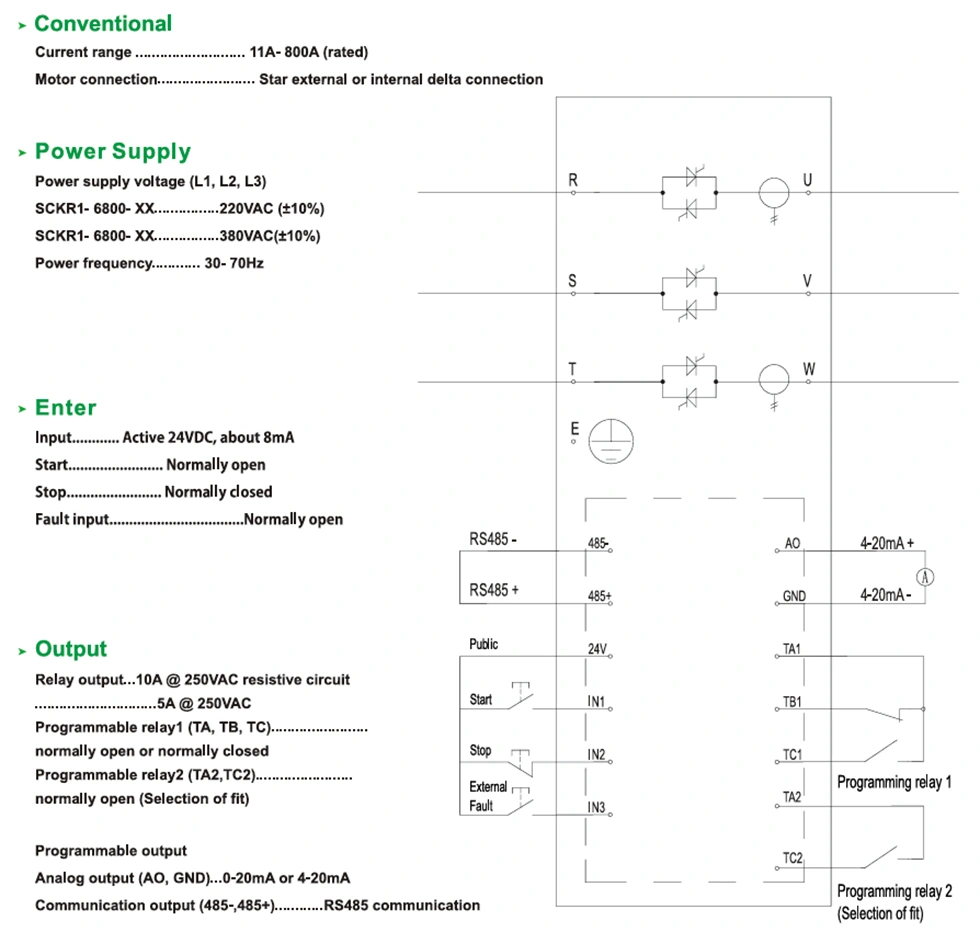

Diagrama de cableado de arranque suave.
